স্মার্টফোন রিপেয়ারিংয়ের ক্ষেত্রে মোবাইল টেকনিশিয়ানদের প্রতিদিন যে সমস্যার মুখোমুখি হতে হয়, তার মধ্যে অন্যতম প্রধান হলো Display Graphics Problem (ডিসপ্লেতে কোনো ছবি বা গ্রাফিক্স না আসা, ব্লু স্ক্রিন, হোয়াইট স্ক্রিন কিংবা আলো জ্বলে কিন্তু লেখা বা লোগো আসে না)। অনেক সময় টেকনিশিয়ানরা ব্যাকলাইট আর গ্রাফিক্সের পার্থক্য বুঝতে না পেরে ভুল আইসি চেঞ্জ করে মাদারবোর্ড ডেড করে ফেলেন।
এই প্রফেশনাল গাইডে আমরা সমস্ত অ্যান্ড্রয়েড স্মার্টফোনের জন্য প্রযোজ্য All-in-One Mobile Display Graphics Solution, স্টেপ-বাই-স্টেপ ডায়াগনসিস মেথড, কোল্ড ও হট টেস্টিং নিয়ম, ৩টি অতি-গুরুত্বপূর্ণ ভোল্টেজ (+5V, -5V, 1.8V), ডায়োড ভ্যালু চার্ট এবং গ্রাফিক্স আইসি প্যাড লেভেল রিপেয়ারিং বাংলায় নিখুঁতভাবে তুলে ধরেছি। এই নিয়ম অনুসরণ করলে ৯৯% ডিসপ্লে গ্রাফিক্স সমস্যা নিখুঁতভাবে সমাধান করা সম্ভব।
📸 ১. সম্পূর্ণ গ্রাফিক্স রিপেয়ার বাংলা গাইড ডায়াগ্রাম (Bengali Master Schematic Guide)
নিচে সম্পূর্ণ গ্রাফিক্স সেকশনের স্টেপ-বাই-স্টেপ বাংলা ডায়াগনসিস ফ্লোচার্ট ও চেকলিস্ট দেওয়া হলো:

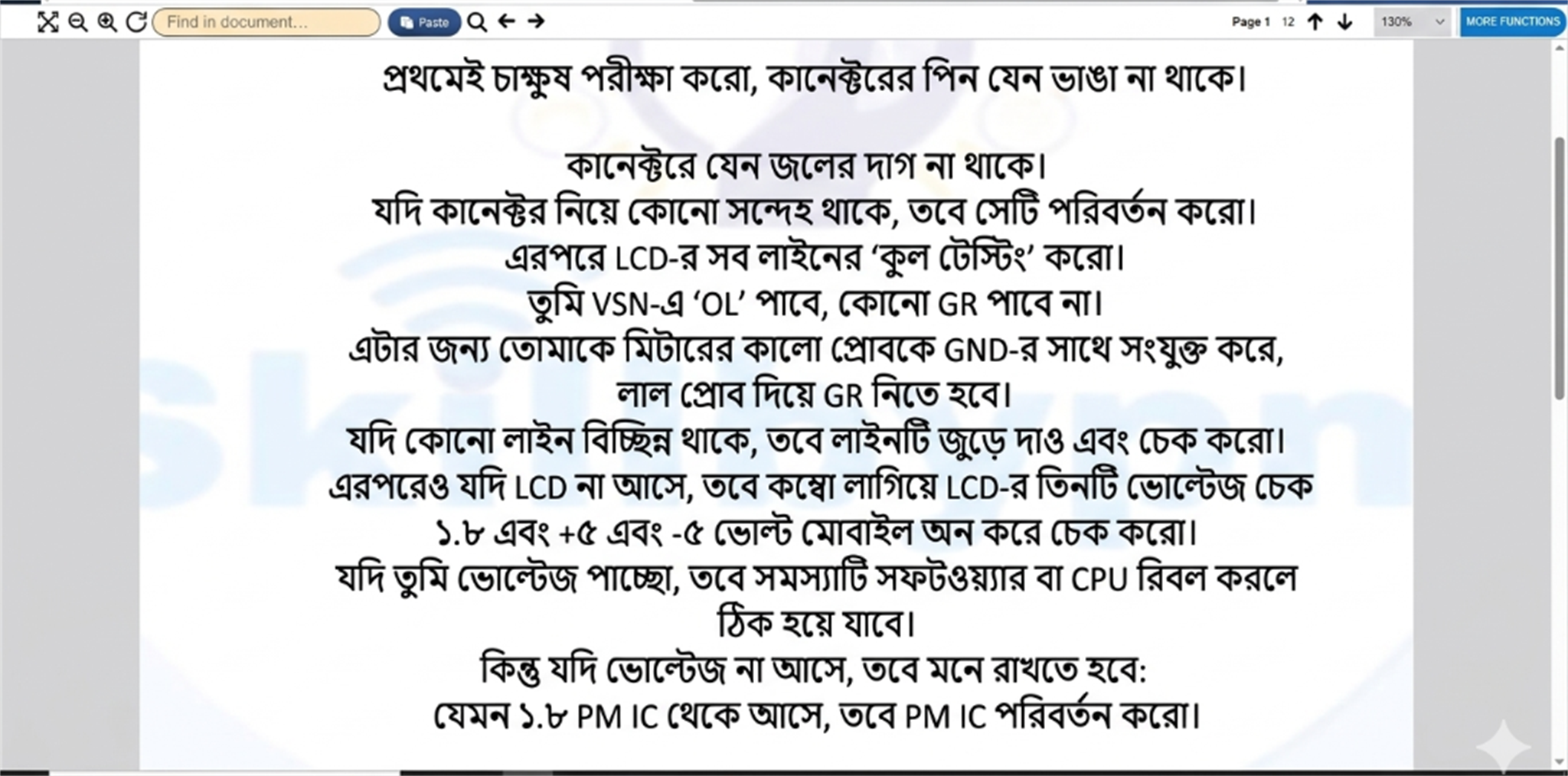

চিত্র ১: চাক্ষুষ পরীক্ষা, কোল্ড টেস্টিং ও ৩টি প্রধান ভোল্টেজ চেকিং মেথড (2K Ultra HD)

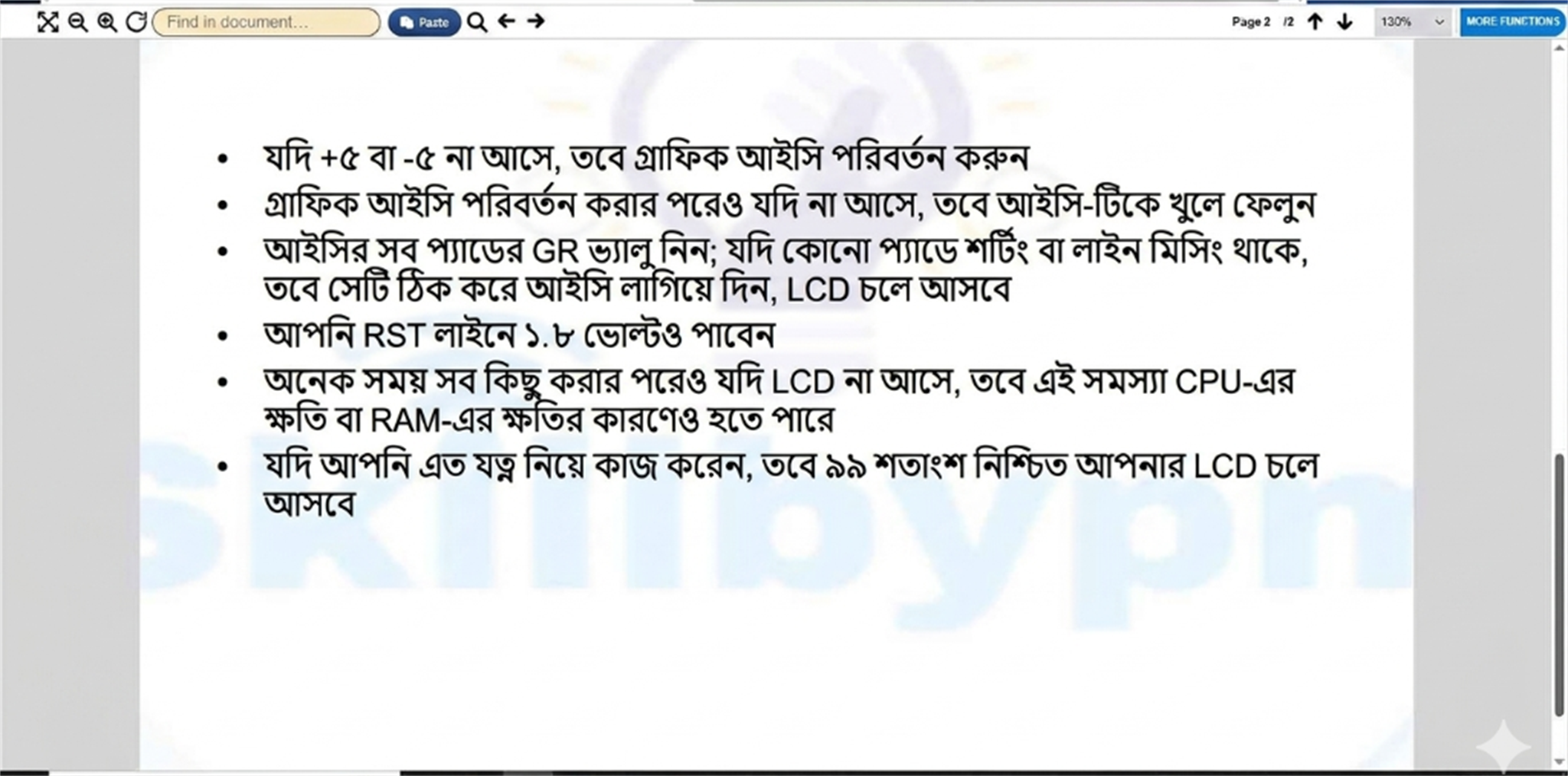

চিত্র ২: গ্রাফিক্স আইসি পরিবর্তন, প্যাড জিআর ভ্যালু ও সিপিইউ রিবলিং গাইড (2K Ultra HD)
🔍 ২. স্টেপ ১: ফিজিক্যাল আই স্ক্যান ও এফপিসি কানেক্টর পরীক্ষা (Visual Eye-Scan)
মাদারবোর্ডে কোনো মিটার বা আইসিতে হাত দেওয়ার আগে খালি চোখে বা মাইক্রোস্কোপে কানেক্টর পর্যবেক্ষণ করুন:
- কানেক্টর পিন চেক: ডিসপ্লে FPC কানেক্টরের কোনো পিন যেন ভাঙা বা বাঁকা না থাকে।
- কানেক্টরে জলের দাগ / কার্বন: কানেক্টরে যেন পানির দাগ বা কার্বন না থাকে। থাকলে আইসোপ্রোপাইল অ্যালকোহল দিয়ে পরিষ্কার করুন।
- কানেক্টর নিয়ে সন্দেহ হলে: কানেক্টরের পিন লুজ বা ড্যামেজ মনে হলে সেটি পরিবর্তন করুন।
❄️ ৩. স্টেপ ২: কোল্ড টেস্টিং ও ডায়োড রিডিং পরিমাপ (Cold Testing / Diode Mode)
ফোন বন্ধ অবস্থায় মাল্টিমিটারকে Diode Mode-এ সেট করে গ্রাউন্ড রেফারেন্স (GR) ভ্যালু চেক করুন:
- মিটারের কানেকশন: মাল্টিমিটারের কালো প্রোবকে GND-র সাথে সংযুক্ত করে লাল প্রোব দিয়ে GR মেপে নিন।
- MIPI DSI লাইন চেক: সিপিইউ থেকে আসা MIPI ক্লক ও ডাটা লাইনগুলোতে 350mV থেকে 600mV মান থাকতে হবে। প্রতিটি পেয়ারের রিডিং প্রায় সমান হতে হবে।
- VSN লাইনের বৈশিষ্ট্য: মনে রাখবেন, VSN লাইনে ‘OL’ পাবেন, কোনো GR পাবেন না (ফরওয়ার্ড মোডে)। VSN লাইনে সঠিক GR দেখতে হলে মিটারের লাল প্রোব গ্রাউন্ডে রেখে কালো প্রোব দিয়ে টেস্ট করতে হয়।
- লাইন বিচ্ছিন্ন থাকলে: যদি কোনো লাইন বিচ্ছিন্ন (Disconnect) থাকে, তবে লাইনটি সরাসরি জাম্পার দিয়ে জুড়ে দিন এবং চেক করুন।
🔥 ৪. স্টেপ ৩: হট টেস্টিং ও ৩টি অতি-জরুরি ভোল্টেজ পরীক্ষা (3 Vital Voltages)
এরপরেও যদি LCD না আসে, তবে কম্বো লাগিয়ে LCD-র তিনটি ভোল্টেজ মোবাইল অন করে চেক করুন:
⚡ ডিসপ্লে চালু হওয়ার ৩টি প্রধান ভোল্টেজ রিকোয়ারমেন্ট:
- 1️⃣ 1.8V VIO (Power IC): ডিসপ্লের লজিক পাওয়ার ও ডাটা কমিউনিকেশন লাইন।
- 2️⃣ +5.0V VSP / AVDD (Graphic IC): ডিসপ্লে প্যানেল ড্রাইভ করার পজিটিভ ভোল্টেজ (+5V)।
- 3️⃣ -5.0V VSN / AVEE (Graphic IC): ডিসপ্লে প্যানেল ড্রাইভ করার নেগেটিভ ভোল্টেজ (-5V)।
- 4️⃣ 1.8V LCD_RST (Reset Signal): আপনি RST লাইনে ১.৮ ভোল্টও পাবেন।
⚙️ ৫. স্টেপ ৪: ভোল্টেজ অনুযায়ী ফল্ট ফাইন্ডিং ও আইসি রিপেয়ার (Fault Diagnosis)
- যদি ভোল্টেজ পাচ্ছেন কিন্তু LCD আসে না:
যদি আপনি ভোল্টেজ পাচ্ছেন, তবে সমস্যাটি সফটওয়্যার বা CPU রিবল করলে ঠিক হয়ে যাবে।
- কিন্তু যদি ভোল্টেজ না আসে:
যেমন ১.৮ ভোল্ট PM IC থেকে আসে, ভোল্টেজ না আসলে PM IC পরিবর্তন করুন।
- যদি +৫ বা -৫ ভোল্ট না আসে:
তবে গ্রাফিক আইসি (Display Graphic IC) পরিবর্তন করুন।
- গ্রাফিক আইসি পরিবর্তন করার পরেও যদি না আসে:
তবে আইসি-টিকে তুলে ফেলুন। এরপর আইসির সব প্যাডের GR ভ্যালু নিন; যদি কোনো প্যাডে শর্টিং বা লাইন মিসিং থাকে, তবে সেটি ঠিক করে আইসি লাগিয়ে দিন, LCD চলে আসবে।
- সব কিছু করার পরেও যদি LCD না আসে:
অনেক সময় সব কিছু করার পরেও যদি LCD না আসে, তবে এই সমস্যা CPU-এর ক্ষতি বা RAM-এর ক্ষতির কারণেও হতে পারে। CPU রিবল বা রিপ্লেস করলে সমাধান হয়ে যাবে।
📊 ৬. ডায়োড ভ্যালু ও ভোল্টেজ রেফারেন্স চার্ট (Testing Reference Table)
🛠️ ৭. জরুরি টেকনিশিয়ান টিপস (Pro Tips for Mobile Technicians)
- 💡 EMI Filter Coil টেস্ট: MIPI লাইনের পাশে ছোট ৪ পিনের কালো কয়েল (EMI Filters) থাকে। পানিতে পড়ে কয়েল নষ্ট হলে সংশ্লিষ্ট লাইনে OL হয়ে যায়। সরাসরি জাম্পার করে দিলে ডিসপ্লে চলে আসে।
- 💡 কম্বো ছাড়া ভোল্টেজ টেস্ট করবেন না: মনে রাখবেন, অনেক ফোনে ডিসপ্লে কম্বো কানেক্ট না থাকলে গ্রাফিক্স আইসি +5V এবং -5V ভোল্টেজ তৈরি করে না (Display Detect সিগন্যাল ছাড়া)। তাই সবসময় ডিসপ্লে লাগিয়ে ভোল্টেজ মাপুন।
- 💡 শর্টিং চেক: গ্রাফিক্স আইসি লাগানোর আগে VSP এবং VSN ফিল্টার ক্যাপাসিটরে কোনো শর্টিং আছে কিনা ওহম/বিপ মোডে চেক করে নিন।
❓ সাধারণ প্রশ্নোত্তর (FAQ):
প্রশ্ন ১: ফোনে কল আসে, রিং বাজে কিন্তু ডিসপ্লে সম্পূর্ণ কালো—কী করবেন?
উত্তর: এটি গ্রাফিক্স বা ব্যাকলাইট ফেইলিওর। ফ্ল্যাশলাইট ডিসপ্লের ওপর ফেলে দেখুন ভেতরে হালকা ছবি দেখা যায় কিনা। ছবি দেখা গেলে লাইট সেকশন মেরামত করুন; আর কোনো ছবি না দেখা গেলে ওপরের গাইড অনুযায়ী +5V, -5V ও 1.8V ভোল্টেজ চেক করুন।
প্রশ্ন ২: নতুন ডিসপ্লে লাগানোর পরও ব্লু বা হোয়াইট স্ক্রিন আসে কেন?
উত্তর: MIPI ডাটা লাইনে কোনো একটি ট্র্যাক ওপেন থাকলে বা ডিসপ্লে রিসেট (RST 1.8V) সিগন্যাল মিসিং থাকলে স্ক্রিন ব্লু/হোয়াইট হয়ে যায়। EMI ফিল্টার ও রিসেট লাইন জাম্পার করলে সমাধান হয়ে যাবে।
