স্মার্টফোন মাদারবোর্ডে ক্যাপাসিটরের পাশাপাশি সবচেয়ে বেশি যে ছোট ছোট কালো কম্পোনেন্টগুলো দেখা যায়, তা হলো SMD Resistor (সারফেস মাউন্ট রেজিস্টর)। মোবাইল ইঞ্জিনিয়ারিংয়ে রেজিস্টরের কাজ কেবল কারেন্ট নিয়ন্ত্রণ করা নয়; এর সাথে ওতপ্রোতভাবে জড়িয়ে থাকে Shunt Current Sensing (ব্যাটারি চার্জিং কারেন্ট সেন্সিং), I2C ডাটা লাইনের Pull-up ভোল্টেজ এবং NTC/PTC Thermistor (তাপমাত্রা সেন্সর)।

মোবাইল টেকনিশিয়ানদের কাছে প্রায়ই যে জটিল রোগগুলো আসে—যেমন: “Battery Temperature Too High / Too Low, Charging Paused”, “Phone will turn off in 30 seconds due to overheating”, Fake Charging, Slow Charging কিংবা টাচ/ক্যামেরা ওপেন না হওয়া—তার অধিকাংশের জন্যই দায়ী থাকে নষ্ট রেজিস্টর বা NTC থার্মিস্টর। এই পূর্ণাঙ্গ মাস্টার গাইডে রেজিস্টরের প্রকারভেদ, NTC/PTC থার্মিস্টর ডায়াগনসিস এবং কোন রেজিস্টর জাম্পার করা যাবে ও কোনটি করা যাবে না—তা বিস্তারিতভাবে তুলে ধরা হলো।

📸 ১. মোবাইল রেজিস্টর ও থার্মিস্টর মাস্টার ডায়াগ্রাম আর্কিটেকচার

নিচে মোবাইল মাদারবোর্ডের SMD রেজিস্টর, শান্ট রেজিস্টর (R010), NTC থার্মাল কার্ভ ও টেস্টিং পদ্ধতির ইনফোগ্রাফিক দেওয়া হলো:

(🔎 আল্ট্রা-এইচডি ফুল রেজোলিউশনে দেখতে ব্যানারের ওপর ক্লিক করুন)

🔬 ২. রেজিস্টর কী এবং এর প্রাথমিক বৈশিষ্ট্য (Resistor Basics)

• কাজ ও সংজ্ঞা: বৈদ্যুতিক সার্কিটে বিদ্যুৎ বা ইলেকট্রন প্রবাহকে বাধা প্রদানকারী (Resistance) কম্পোনেন্টকে রেজিস্টর বা রোধক বলা হয়।
• সিম্বল (Symbol): সার্কিট ডায়াগ্রামে একে R অক্ষর দিয়ে চিহ্নিত করা হয় (যেমন: R101, R2405 ইত্যাদি)।
• একক (Unit): রেজিস্ট্যান্স পরিমাপের একক হলো ওহম (Ohm – $\Omega$), কিলো-ওহম ($1k\Omega = 1000\Omega$) এবং মেগা-ওহম ($1M\Omega = 1,000,000\Omega$)।
• চেহারা: মাদারবোর্ডে এগুলো আকারে খুব ছোট, শরীরের অংশ সম্পূর্ণ কুচকুচে কালো (Pure Black) এবং দুই প্রান্তে চকচকে সিলভার সোল্ডার টার্মিনাল থাকে।
• নন-পোলারাইজড: এর কোনো পজিটিভ বা নেগেটিভ প্রান্ত নেই; যেকোনো দিকেই মাদারবোর্ডে সোল্ডারিং করা যায়।

⚙️ ৩. মোবাইল মাদারবোর্ডে ব্যবহৃত ৪ ধরনের প্রধান রেজিস্টর

নিচের ইনফোগ্রাফিক ডায়াগ্রামে মোবাইল মাদারবোর্ডের ৪টি প্রধান ক্যাটাগরির রেজিস্টরের কাজ ও কানেকশন দেখানো হলো:

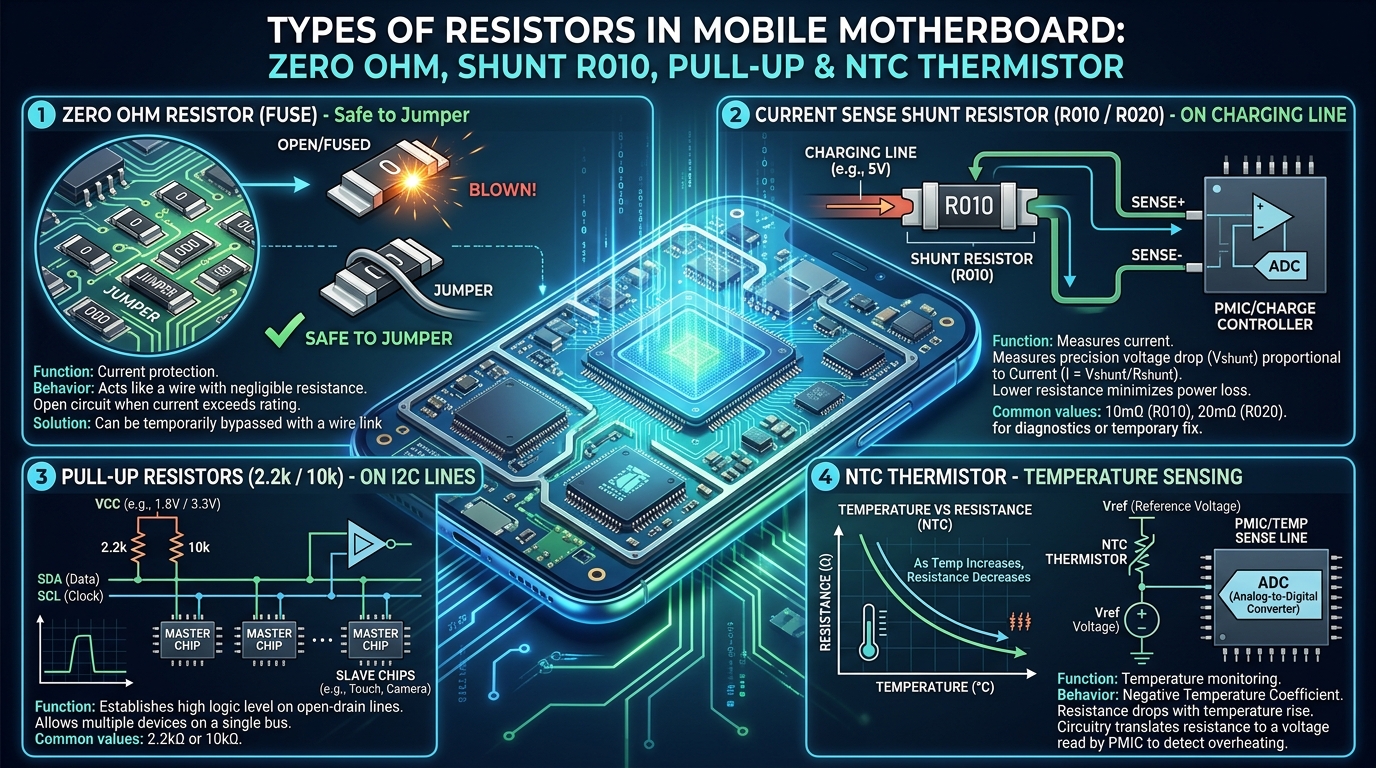

চিত্র ১: জিরো ওহম ফিউজ, শান্ট রেজিস্টর (R010), পুল-আপ এবং NTC থার্মিস্টর সার্কিট ডায়াগ্রাম

1. ১. জিরো ওহম / ফিউজ রেজিস্টর (0 $\Omega$ Fuse Resistor):

   এই রেজিস্টরগুলোর গায়ে সাধারণত 0, 000 লেখা থাকে অথবা কোনো লেখা থাকে না। এর রেজিস্ট্যান্স মান শূন্য ওহম। এটি সার্কিটে মূলত একটি ফিউজ বা নিরাপত্তা লাইন হিসেবে কাজ করে। অতিরিক্ত ভোল্টেজ বা শর্ট সার্কিট হলে এটি পুড়ে গিয়ে আইসি বাঁচায়। (নষ্ট হলে সরাসরি জাম্পার করা যায়)।

2. ২. কারেন্ট সেন্সিং শান্ট রেজিস্টর (Current Sense Shunt – R010, R020):

   ব্যাটারি কানেক্টর বা মেইন চার্জিং আইসির পাশে আকারে বেশ বড় সাইজের কালো রেজিস্টর দেখতে পাবেন, যার গায়ে R010 ($0.01\Omega$), R020 ($0.02\Omega$) বা R050 লেখা থাকে। এটি দিয়ে ব্যাটারিতে ঠিক কত অ্যাম্পিয়ার কারেন্ট ঢুকছে বা বের হচ্ছে তা পরিমাপ করা হয় (Sense+ এবং Sense- লাইন)। এটি ওপেন বা খারাপ হলে ফেক চার্জিং, চার্জার লাগালে রিস্টার্ট বা চার্জিং স্লো হয়ে যায়।

3. ৩. পুল-আপ ও পুল-ডাউন রেজিস্টর (Pull-up / Pull-down – 1k to 100k):

   I2C কমিউনিকেশন বাস (SDA ও SCL লাইন), পাওয়ার কি এবং রিসেট লাইনে লজিক ভোল্টেজ (1.8V) হাই বা লো রাখার জন্য ব্যবহৃত হয়। নষ্ট হলে টাচ কাজ করে না বা ক্যামেরা এরর দেয়।

4. ৪. NTC ও PTC থার্মিস্টর (Thermal Resistors):

   তাপমাত্রা পরিমাপ ও মোবাইলকে অতিরিক্ত গরম হওয়া থেকে রক্ষা করার জন্য ব্যবহৃত বিশেষ সেন্সর রেজিস্টর।

🔥 ৪. NTC এবং PTC থার্মিস্টরের সম্পূর্ণ মেকানিজম (Deep Dive)

🔍 ৫. মাল্টিমিটার দিয়ে NTC টেস্ট করার টেকনিক ও জাম্পার রুলস

নিচের ইনফোগ্রাফিকে হট টেস্ট এবং কোন রেজিস্টরে জাম্পার করা যাবে আর কোনটিতে জাম্পার করা নিষিদ্ধ—তার ম্যাট্রিক্স দেওয়া হলো:

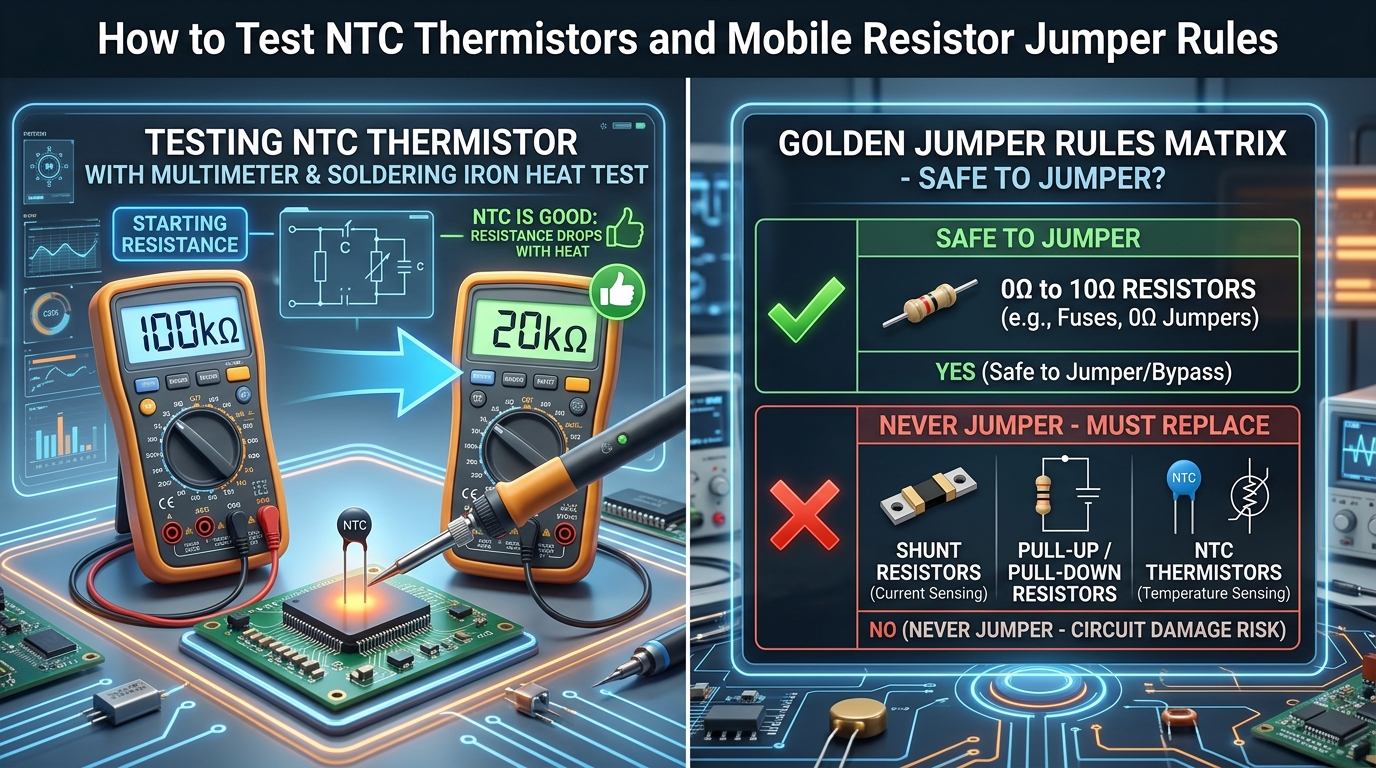

চিত্র ২: সোল্ডারিং আয়রন হিট টেস্ট দিয়ে NTC পরীক্ষা ও গোল্ডেন জাম্পার রুলস

1. NTC হিট টেস্টিং টেকনিক:
   • মাল্টিমিটারকে রেজিস্ট্যান্স ($\Omega$) মোডে ২০০k-তে সেট করে NTC থার্মিস্টরের দুই প্রান্তে প্রোব রাখুন (যেমন রিডিং দেখাবে 100k$\Omega$)।
   • এখন একটি গরম সোল্ডারিং আয়রন (বা ব্লোয়ার) NTC-এর কাছে আনুন (টাচ করার দরকার নেই, শুধু তাপ দিন)।
   • ফলাফল: যদি দেখেন মিটারের মান ১০০k থেকে দ্রুত কমে ৮০k, ৫০k, ২০k ওহমে নেমে আসছে—তবে NTC থার্মিস্টরটি ১০০% ভালো (Good)। আর যদি মান না কমে স্থির থাকে, তবে থার্মিস্টর নষ্ট!
2. ⚠️ গোল্ডেন জাম্পার রুলস (Golden Jumper Rules):
   • ✅ ০ ওহম থেকে ১০ ওহম (0$\Omega$ – 10$\Omega$): সরাসরি জাম্পার করা যাবে (Safe to Jumper/Bypass)।
   • ❌ শান্ট রেজিস্টর (R010 / R020): কখনোই জাম্পার করবেন না! জাম্পার করলে কারেন্ট সেন্সিং ভোল্টেজ ড্রপ শূন্য হয়ে যাবে এবং চার্জিং বন্ধ হয়ে যাবে।
   • ❌ NTC থার্মিস্টর: কখনোই জাম্পার করবেন না! জাম্পার করলে লাইন সরাসরি গ্রাউন্ডের সাথে শর্ট হয়ে পার্মানেন্ট “High Temperature” ইরর আসবে। এটি সবসময় যেকোনো স্ক্র্যাপ বোর্ড থেকে সমমানের (10k/47k/100k) থার্মিস্টর লাগিয়ে রিপ্লেস করতে হবে।
   • ❌ পুল-আপ রেজিস্টর (1k – 100k): জাম্পার করলে পাওয়ার লাইন শর্ট হয়ে আইসি পুড়ে যাবে।

📊 ৬. মাস্টার রেজিস্টর ও থার্মিস্টর স্পেসিফিকেশন চার্ট

❓ সাধারণ প্রশ্নোত্তর (FAQ):

প্রশ্ন ১: চার্জে লাগালে “Battery Temperature Too Low” দেখালে সবার আগে কী পরীক্ষা করা উচিত?
উত্তর: প্রথমে ব্যাটারির থার্মাল লাইন (BSI/TH পিন) এবং চার্জিং সাব-বোর্ড (CC Board) ও মেইন রিবন ফ্লেক্স ক্যাবল চেক করুন। বেশিরভাগ ক্ষেত্রে সাব-বোর্ডের 100k NTC থার্মিস্টরের লাইন কাটা থাকলে এই বার্তা আসে।

প্রশ্ন ২: স্ক্র্যাপ বোর্ড থেকে কীভাবে সমমানের NTC বা রেজিস্টর খুঁজে বের করব?
উত্তর: মাল্টিমিটারকে ওহম মোডে রেখে অন্য যেকোনো নষ্ট মাদারবোর্ডের ব্যাটারি বা সাব-বোর্ড সেকশনের কালো রেজিস্টরগুলো পরিমাপ করুন। যেটিতে আপনার কাঙ্ক্ষিত রিডিং (যেমন: 100k বা 47k) পাবেন, সেটি তুলে রিপ্লেস করে দিন।

Basic Hardware

Must Read

Complete training manual for mobile motherboard SMD resistors and NTC thermistors. Learn multimeter testing, temperature curve analysis, and jumper rules.

Common Faults

Battery Temperature Too High, Charging Paused, Fake Charging, Slow Charging, Touch Not Working, Overheating Shut Down.

Main Function

Current Sensing, Temperature Protection & Logic Pull-Up

Hot Test Report

Shunt R010: 10mOhm drop | I2C Pull-Up: 1.8V | NTC: 0.4V – 1.8V Variable

Cool Test Report

Zero Ohm: 000 (Beep) | Shunt: 0.01-0.05 Ohm | NTC: 10k, 47k, 100k Ohm | Pull-Up: 2.2k-10k Ohm

Hardware Solution

IC model: SMD Resistor, Shunt R010 & NTC Thermistor

Problems and Solution

Step 1: Check Resistance in Ohm mode. Step 2: Heat test NTC (resistance must drop). Step 3: Check Shunt R010 for open circuit. Step 4: Replace faulty resistor with matching value.
