আধুনিক স্মার্টফোনের 4G LTE এবং 5G নেটওয়ার্ক সেকশনের অন্যতম প্রধান এবং অত্যন্ত সংবেদনশীল পাওয়ার ম্যানেজমেন্ট কম্পোনেন্ট হলো APT IC (Average Power Tracker / Envelope Tracking IC—যেমন Qualcomm QET4101 / QUET 4101 / QET4100)। মোবাইল টেকনিশিয়ানদের কাছে নেটওয়ার্কের সবচেয়ে জটিল যে সমস্যাগুলো আসে—যেমন: 4G No Service (2G চলে কিন্তু 4G চলে না), Searching for Network (নেটওয়ার্ক শুধু খুঁজতেই থাকে), Emergency Calls Only, ম্যানুয়াল সার্চে 4G অপারেটর শো করে কিন্তু রেজিস্টার হয় না, কিংবা ডাটা অন করলেই নেটওয়ার্ক ড্রপ করে—তার ৮০% ক্ষেত্রেই মূল কালপ্রিট থাকে এই APT আইসি।
এই প্রফেশনাল গাইডে আমরা All In One Mobile Network Solution: Qualcomm APT IC (QUET 4101) সার্কিট ডায়াগ্রাম, ১২-পিন পিনআউট ফাংশন, VPH পাওয়ার, 1.8V VREG, RFFE CLK/DATA লাইন, কোল্ড ও হট টেস্টিং ডায়োড মান এবং স্টেপ-বাই-স্টেপ রিপেয়ার ও জাম্পার বাইপাস সলিউশন বাংলায় বিস্তারিতভাবে তুলে ধরেছি।

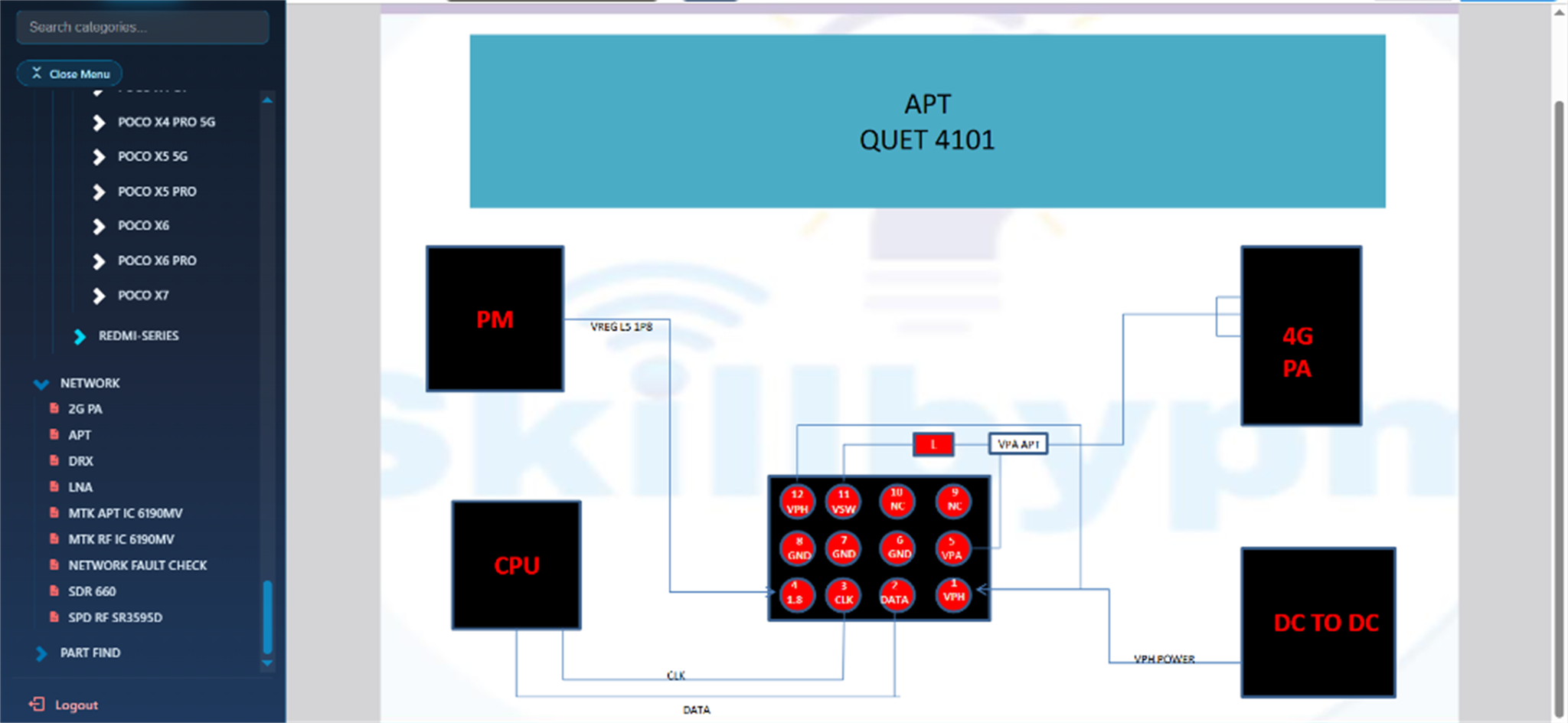

📸 ১. APT IC (QUET 4101) সম্পূর্ণ সার্কিট ডায়াগ্রাম (Circuit Architecture)
নিচের ডায়াগ্রামে Main PMIC, CPU (Baseband), DC-to-DC Charger IC, 4G PA (Power Amplifier) এবং QUET 4101 APT আইসির সমন্বিত নেটওয়ার্ক পাওয়ার ডিস্ট্রিবিউশন দেখানো হলো:
(🔎 আল্ট্রা-এইচডি ফুল রেজোলিউশনে দেখতে ডায়াগ্রামের ওপর ক্লিক করুন)
🔌 ২. QUET 4101 APT আইসির ১২-পিন পিনআউট ও ইন্টারফেস (Pinout Description)
Qualcomm QET4101 একটি ১২-বল বা ১২-পিনের বিশেষ BGA আইসি, যা ৪টি প্রধান সেকশনের সাথে যুক্ত থাকে:
- 🔴 Pin 1 & Pin 12 (VPH POWER In):
DC-to-DC চার্জার বা মেইন পাওয়ার লাইন থেকে 3.7V থেকে 4.2V সরাসরি APT আইসির প্রধান পাওয়ার ইনপুট হিসেবে প্রবেশ করে।
- 🔵 Pin 4 (1.8V / VREG_L5_1P8):
মেইন পাওয়ার আইসি (PMIC) থেকে আসা 1.8V লজিক ও বায়াস সাপ্লাই, যা APT আইসিকে অ্যাক্টিভ করে।
- 🟡 Pin 2 (DATA) & Pin 3 (CLK):
সিপিইউ (Baseband Processor) থেকে আসা MIPI RFFE (RF Front-End) কন্ট্রোল লাইন। সিপিইউ এই ক্লক ও ডাটা লাইনের মাধ্যমে 4G PA-এর সিগন্যাল শক্তি অনুযায়ী ভোল্টেজ বাড়ানোর বা কমানোর নির্দেশ দেয়।
- 🟠 Pin 11 (VSW – Switching Node) & Inductor (L):
APT আইসির সুইচিং পিন, যা একটি হাই-কারেন্ট বাক কয়েলের (Buck Inductor ‘L’) মাধ্যমে যুক্ত থাকে।
- 🟢 Pin 5 (VPA) & VPA_APT Output Rail:
কয়েলের অপর প্রান্ত ও Pin 5 থেকে বের হওয়া VPA_APT ডাইনামিক পাওয়ার লাইন, যা সরাসরি 4G PA (Power Amplifier)-এর VDD পাওয়ার পিনে প্রবেশ করে (0.5V থেকে 3.4V ভ্যারিয়েবল ভোল্টেজ)।
- ⚫ Pin 6, 7, 8 (GND): সিস্টেম গ্রাউন্ড টার্মিনাল।
- ⚪ Pin 9, 10 (NC): Not Connected (কোনো কানেকশন নেই)।
⚠️ ৩. APT IC নষ্ট হলে ফোনে যেসব সমস্যা দেখা দেয় (Fault Symptoms)
- 🚨 4G No Service / Only 2G Works: নেটওয়ার্ক মোডে 2G/3G সিলেক্ট করলে সিগন্যাল আসে এবং কল যায়, কিন্তু 4G/LTE সিলেক্ট করলেই নো সার্ভিস বা ইমার্জেন্সি হয়ে যায়।
- 🚨 Searching For Network: সিম ঢোকানোর পর সবসময় ‘Searching…’ দেখায়, টাওয়ার আসে না।
- 🚨 Manual Search Pass But No Register: ম্যানুয়ালি নেটওয়ার্ক সার্চ করলে গ্রামীণফোন, রবি, এয়ারটেল, বাংলালিংক বা জিও/এয়ারটেল 4G লিস্টে আসে, কিন্তু সিলেক্ট করলে “Unable to connect” দেখায়।
- 🚨 Call / Data Drop: ডাটা কানেকশন অন করার সাথে সাথে সিগন্যাল গায়েব হয়ে যায় বা কল ড্রপ করে।
- 🚨 Battery Draining & Overheating: নেটওয়ার্ক সেকশন অতিরিক্ত গরম হয় এবং দ্রুত চার্জ শেষ হয়ে যায়।
📊 ৪. ডায়োড ভ্যালু ও ভোল্টেজ টেস্টিং চার্ট (Diode Reading & Voltage Table)
🛠️ ৫. স্টেপ-বাই-স্টেপ ডায়াগনসিস ও জাম্পার সলিউশন (Repair Method)
- স্টেপ ১: VPH ও 1.8V ইনপুট ভোল্টেজ পরীক্ষা:
সিম লাগিয়ে ফোন অন করুন। মাল্টিমিটার ডিসি ২০ ভোল্টে রেখে APT আইসির ইনপুট ক্যাপাসিটরে VPH 3.8V এবং 1.8V VREG আসছে কিনা মাপুন। ভোল্টেজ মিসিং থাকলে মেইন পাওয়ার আইসি বা VPH লাইন চেক করুন।
- স্টেপ ২: কয়েল (Inductor L) ও VSW লাইন পরীক্ষা:
APT আইসির পাশের বাক কয়েলটি ফাটা, পুড়ে যাওয়া বা ওপেন আছে কিনা ওহম মোডে চেক করুন। কয়েল ওপেন হলে 4G PA-তে কোনো পাওয়ার যাবে না। কয়েল নষ্ট হলে সমমানের 1.0uH / 2.2uH কয়েল রিপ্লেস করুন।
- স্টেপ ৩: RFFE CLK ও DATA লাইন পরীক্ষা:
কোল্ড টেস্টিংয়ে Pin 2 এবং Pin 3-তে 450mV – 600mV মান থাকতে হবে। যদি মান ওপেন (OL) থাকে, তবে সিপিইউ ট্র্যাক কাটা বা ড্রাই-সোল্ডার। সিপিইউ রিবল বা জাম্পার টানতে হবে।
- স্টেপ ৪: APT আইসি পরিবর্তন (IC Replacement):
সব ইনপুট ও কন্ট্রোল লাইন সঠিক থাকার পরও যদি 4G PA-এর VPA লাইনে ভোল্টেজ না ওঠে, তবে QET4101 / QUET 4101 আইসিটি রিবল করুন বা নতুন আইসি বসিয়ে দিন।
- 💡 এমার্জেন্সি জাম্পার বাইপাস টেকনিক (APT IC Bypass Trick):
যদি আপনার কাছে নতুন APT IC না থাকে, তবে তাৎক্ষণিক 4G নেটওয়ার্ক চালু করার জন্য VPH POWER লাইন (3.8V) থেকে সরাসরি একটি জাম্পার তার টেনে VPA_APT কয়েলের আউটপুটে (4G PA-এর ইনপুটে) জুড়ে দিন। এতে করে 4G PA সরাসরি 3.8V পাবে এবং 4G নেটওয়ার্ক সাথে সাথে ফুল চালু হয়ে যাবে (তবে ব্যাটারি খরচ সামান্য বেশি হতে পারে)।
❓ সাধারণ প্রশ্নোত্তর (FAQ):
প্রশ্ন ১: APT IC কি সব ফোনে থাকে?
উত্তর: প্রধানত Qualcomm Snapdragon এবং কিছু হাই-এন্ড MediaTek চিপসেটযুক্ত 4G/5G ফোনে 4G PA-এর পাওয়ার সেভিং ও বুস্টিংয়ের জন্য ডেডিকেটেড APT (QET4101/QET5100) আইসি ব্যবহার করা হয়।
প্রশ্ন ২: 2G নেটওয়ার্ক আসে কিন্তু 4G আসে না কেন?
উত্তর: 2G PA সরাসরি ব্যাটারি ভোল্টেজ (VBAT) দিয়ে চলে, কিন্তু 4G PA চলে APT আইসির ভোল্টেজ (VPA_APT) দিয়ে। তাই APT আইসি নষ্ট হলে 2G ঠিক থাকে কিন্তু 4G নো সার্ভিস হয়ে যায়।
Basic Hardware
Must Read
Master guide for repairing 4G No Service, Searching for network, and 4G call drop problems using Qualcomm QET4101 / QUET 4101 APT IC pinout and voltage circuit.
Common Faults
4G No Service, Searching For Network, Emergency Calls Only, 4G Data Drop, 2G OK But No 4G.
Main Function
4G Power Amplifier Power Supply (VPA_APT 0.5V – 3.4V)
Hot Test Report
VPH: 3.7V – 4.2V | VREG 1.8V: 1.8V | VPA_APT: 0.5V – 3.4V | CLK/DATA: 1.8V Pulses
Cool Test Report
VPH: 350-500mV | 1.8V: 400-550mV | CLK: 450-600mV | DATA: 450-600mV | VPA: 350-500mV
Hardware Solution
IC model: Qualcomm QET4101 / QUET 4101 APT IC
Problems and Solution
Step 1: Check VPH 3.8V and 1.8V VREG. Step 2: Measure Diode values on CLK/DATA (450-600mV). Step 3: Check Inductor coil. Step 4: Replace QET4101 or bypass with VPH-to-VPA jumper.
