Xiaomi Poco C75 এবং Redmi 14C স্মার্টফোনগুলোতে MediaTek Helio G81-Ultra প্রসেসর, আধুনিক USB Type-C 18W Fast Charging আর্কিটেকচার এবং উন্নত Power & Charging Management IC ব্যবহার করা হয়েছে। মোবাইল টেকনিশিয়ানদের কাছে Poco C75 / Redmi 14C মডেলে সবচেয়ে বেশি আসা চার্জিং জনিত সমস্যাগুলো হলো: Not Charging (চার্জ না নেওয়া), Fake Charging (চার্জিং সাইন দেখায় কিন্তু ব্যাটারি পার্সেন্ট বাড়ে না), Slow Charging (খুব ধীরে চার্জ হওয়া), Battery Temperature Too High/Low (থার্মাল এরর) এবং USB Type-C One-Side Charging / PC Port Not Recognized (কম্পিউটারে ফোন কানেক্ট না হওয়া)।
এই প্রফেশনাল গাইডে আমরা Poco C75 / Redmi 14C Charging & USB Data Ways, কালার-কোডেড সার্কিট ডায়াগ্রাম, টেস্ট পয়েন্ট, কোল্ড ও হট টেস্টিং ডায়োড রিডিং ভ্যালু এবং স্টেপ-বাই-স্টেপ জাম্পার রিপেয়ার সলিউশন নিখুঁতভাবে তুলে ধরেছি।
📸 ১. সম্পূর্ণ মাদারবোর্ড চার্জিং সার্কিট ডায়াগ্রাম (Full Motherboard Overview)

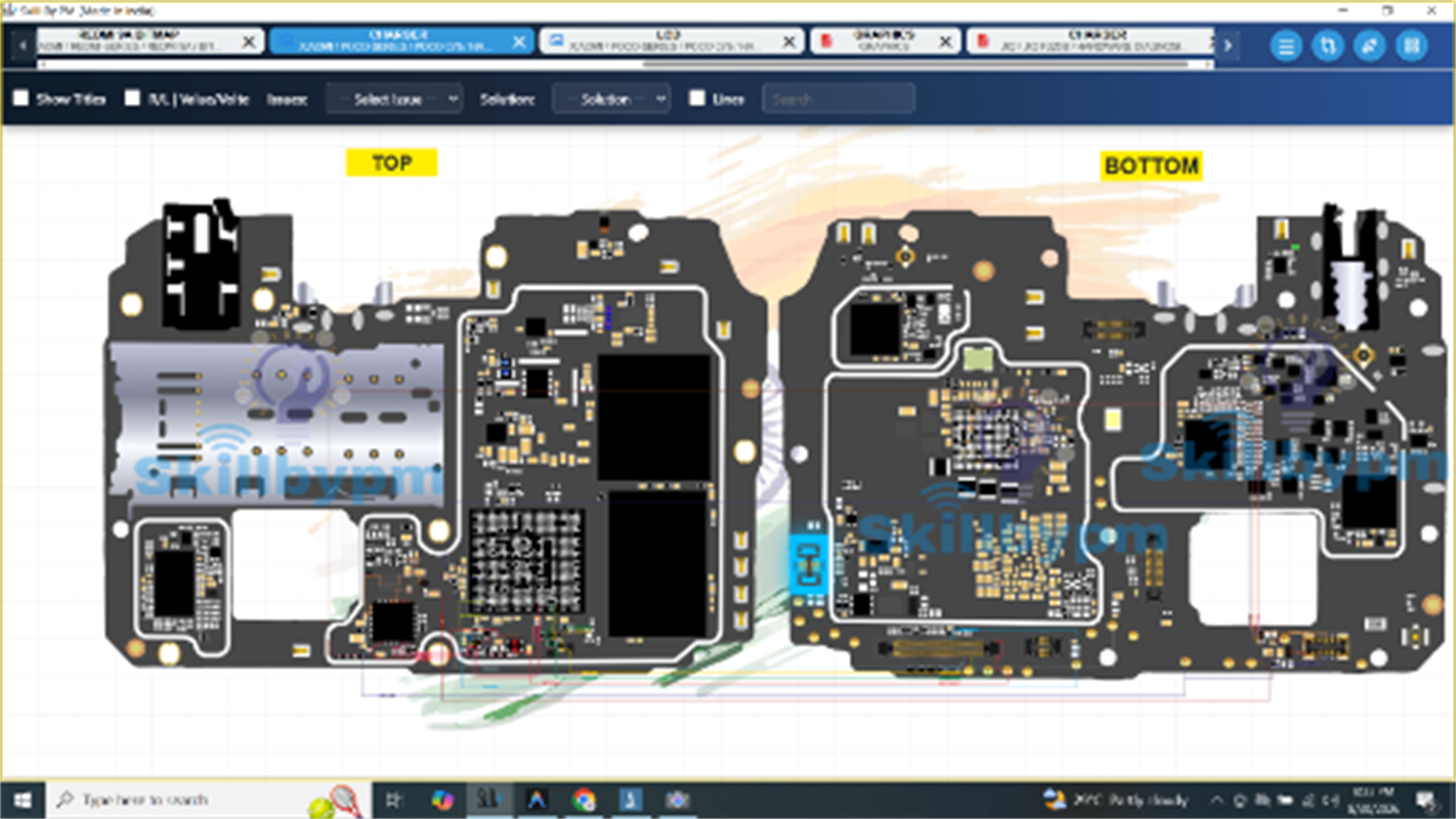

নিচের ডায়াগ্রামে Poco C75 / Redmi 14C মাদারবোর্ডের টপ (Top) এবং বটম (Bottom) সাইডের সম্পূর্ণ চার্জিং ও ইউএসবি ডাটা সিগন্যাল লাইনের বিস্তার দেখানো হয়েছে। সাব-বোর্ড FPC কানেক্টর থেকে শুরু করে মেইন চার্জিং আইসি ও ব্যাটারি কানেক্টর পর্যন্ত প্রতিটি ট্র্যাক স্পষ্টভাবে চিহ্নিত করা আছে:
(🔎 আল্ট্রা-এইচডি ফুল রেজোলিউশনে দেখতে ডায়াগ্রামের উপর ক্লিক করুন)
⚡ ২. মেইন চার্জিং আইসি ও VPH_PWR পাওয়ার সার্কিট (Charging IC & System Power Line)
Poco C75-এ ইনপুট ভোল্টেজ রিসিভ করা এবং পুরো মাদারবোর্ডে পাওয়ার ডিস্ট্রিবিউট করার প্রধান কেন্দ্র হলো চার্জিং আইসি ও বাক কয়েল সেকশন:
- 🔴 VBUS_USB_IN (5.0V – 9.0V): টাইপ-সি পোর্ট ও সাব-বোর্ড ফ্লেক্স হয়ে OVP প্রটেকশন আইসির মাধ্যমে চার্জিং আইসির ইনপুটে প্রবেশ করে।
- 🟠 VPH_PWR (3.7V – 4.2V): মেইন চার্জিং আইসি ও বাক কয়েল (Buck Coil) দ্বারা উৎপাদিত মূল সিস্টেম পাওয়ার লাইন, যা পুরো মাদারবোর্ডে পাওয়ার সরবরাহ করে।
- 🟢 VBAT (Battery Charging Line): চার্জিং আইসি থেকে ব্যাটারিতে চার্জিং কারেন্ট সাপ্লাই করার পজিটিভ লাইন।

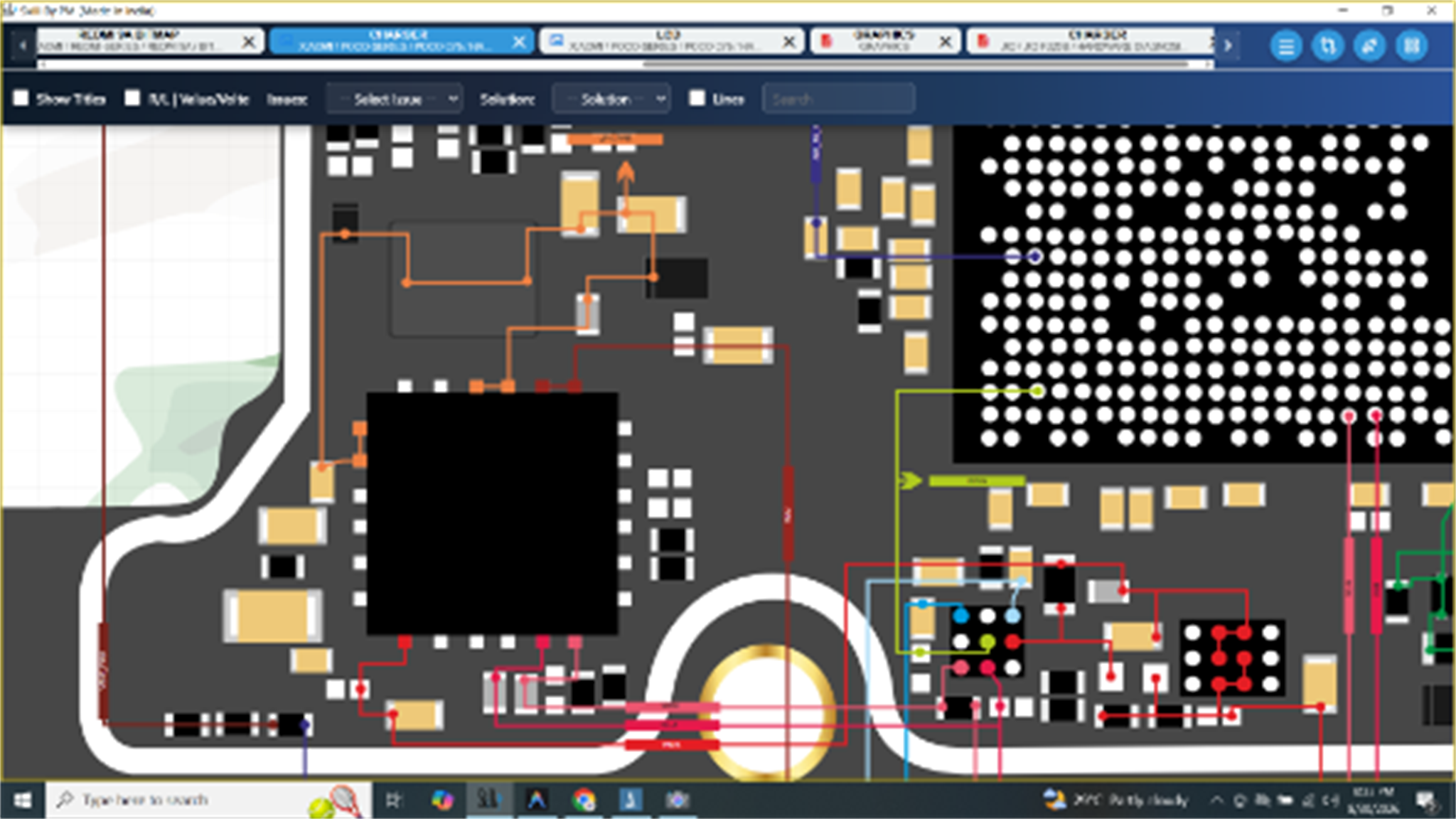

চিত্র: Poco C75 Charging IC, বাক কয়েল ও VPH_PWR লাইন ট্র্যাক (2K Ultra HD)
🔋 ৩. ব্যাটারি কানেক্টর, থার্মাল ও আইডি লাইন (VBAT, BAT_ID & BAT_THERM_ON)
Poco C75 ফোনে “Battery Temperature Too Low / High” অথবা “Charging Paused” কিংবা “Fake Charging” এর প্রধান কারণ হলো ব্যাটারি কানেক্টরের আইডি বা থার্মাল লাইন মিসিং হওয়া:
- 🔴 VBAT (ডায়োড মান: 0.443V): ব্যাটারি পজিটিভ কানেক্টর পিন (3.7V – 4.35V)।
- 🟣 BAT_ID (ডায়োড মান: 0.750V): ব্যাটারি শনাক্তকরণ লাইন। লাইন ওপেন হলে ফোন রিস্টার্ট বা ফেক চার্জিং হতে পারে।
- 🟠 BAT_THERM_ON (ডায়োড মান: 0.701V): ব্যাটারি তাপমাত্রা সেন্সিং লাইন (NTC Thermistor)। এই লাইনে রেজিস্টর ওপেন বা শর্ট হলে টেম্পারেচার এরর মেসেজ আসে।

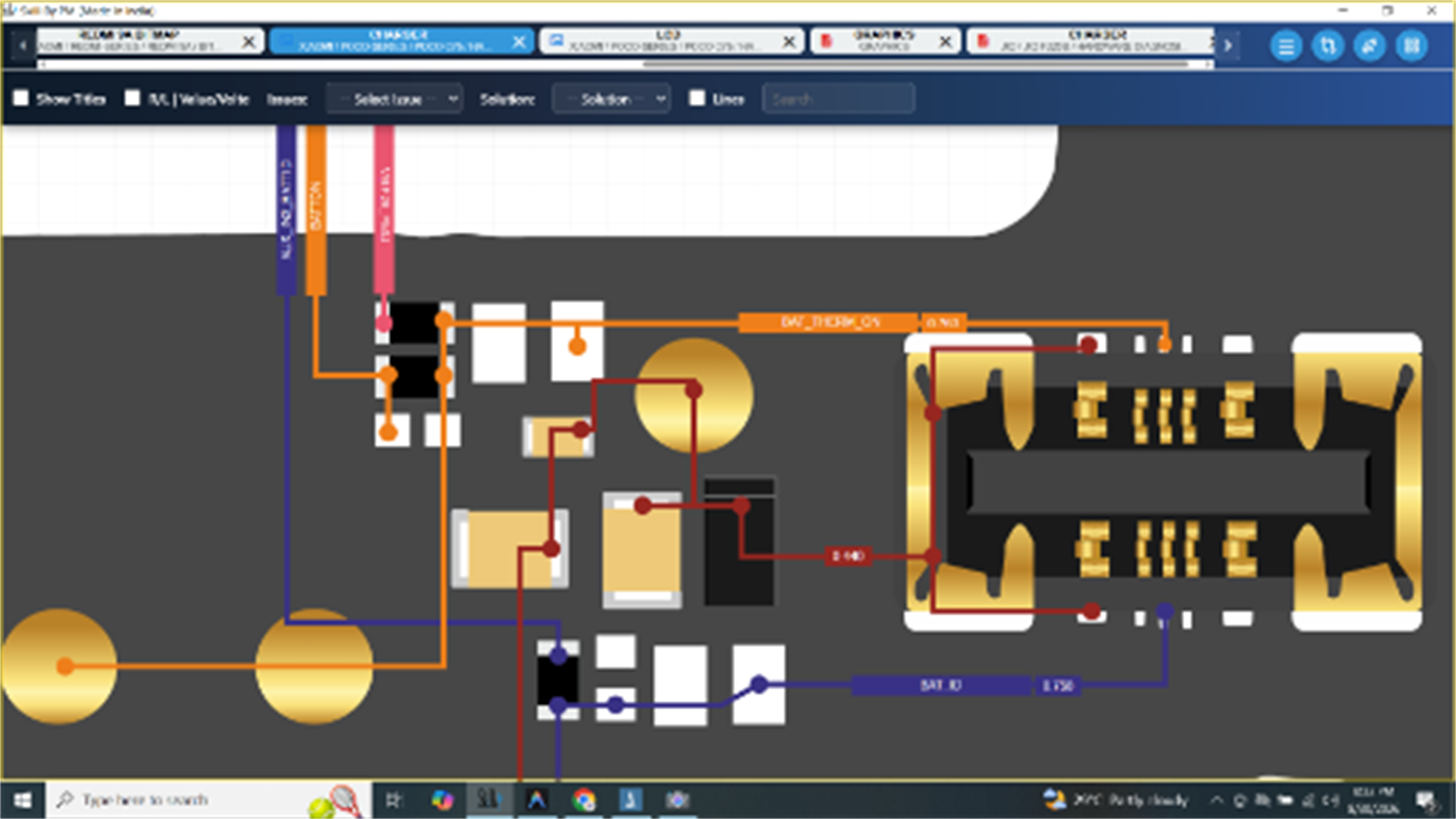

চিত্র: ব্যাটারি কানেক্টরের VBAT (0.443), BAT_ID (0.750) এবং BAT_THERM_ON (0.701) জাম্পার টেস্ট পয়েন্ট (2K Ultra HD)
🔌 ৪. সাব-বোর্ড FPC কানেক্টর ও USB Type-C CC1 / CC2 লাইন
টাইপ-সি পোর্টে একপাশে চার্জ হওয়া কিন্তু অন্যপাশে না হওয়া (One-Side Charging), কিংবা পিসিতে কানেক্ট না হওয়ার কারণ হলো FPC কানেক্টরের CC ও DP/DM লাইন:
- 🔴 VBUS_USB_IN (ডায়োড মান: 0.540V): সাব-বোর্ড থেকে মেইনবোর্ডে 5.0V সরবরাহের প্রধান কানেক্টর পিন।
- 🔵 VBUS_CC1 & CC2 (ডায়োড মান: 0.587V): টাইপ-সি রিভার্সিবল ওরিয়েন্টেশন এবং ফাস্ট চার্জিং ডিটেকশন লাইন।
- 🟢 USB_DP (ডায়োড মান: 0.710V): ইউএসবি ডাটা পজিটিভ লাইন।
- 🟡 USB_DM (ডায়োড মান: 0.710V): ইউএসবি ডাটা নেগেটিভ লাইন।

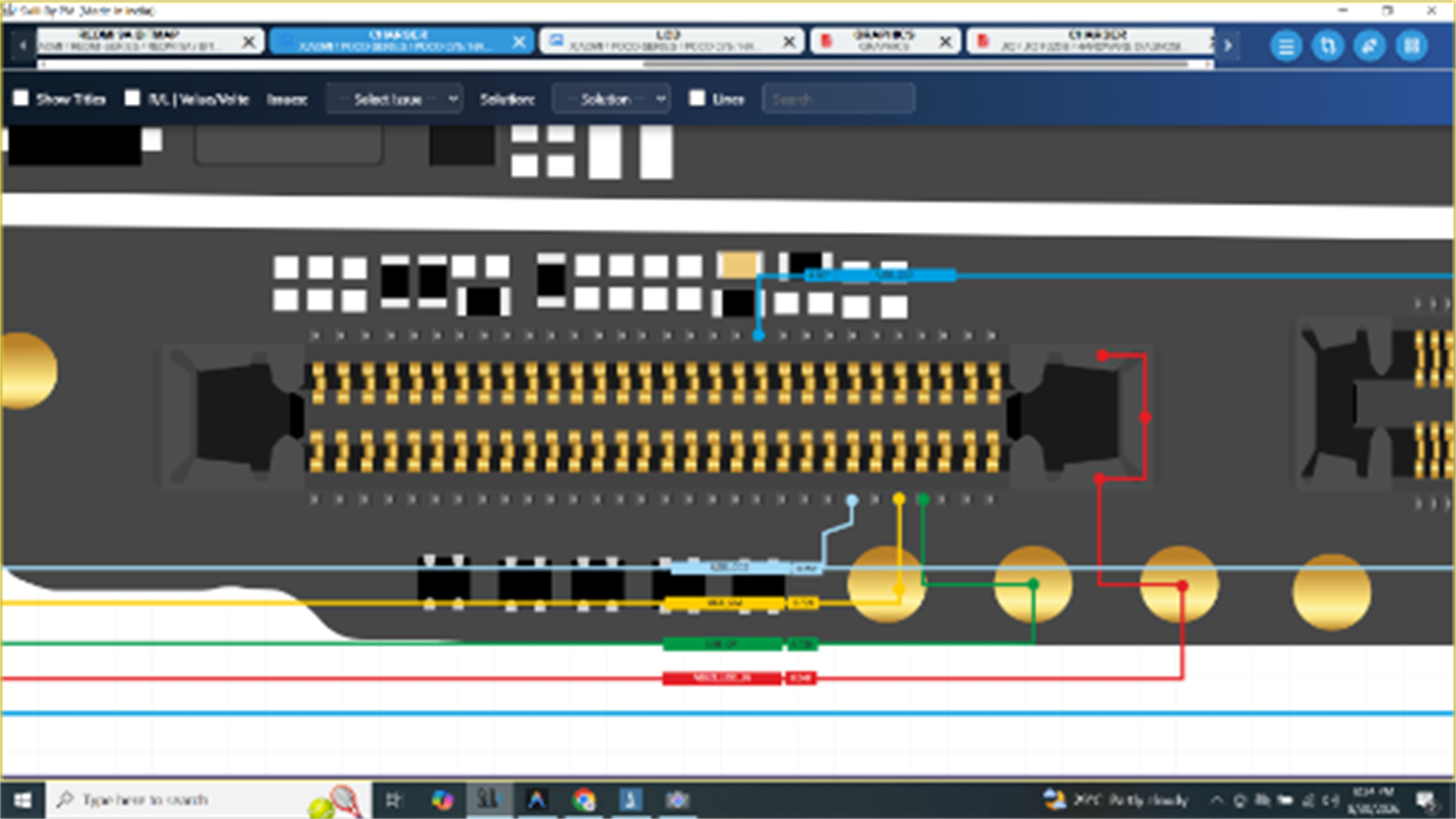

চিত্র: মেইন FPC কানেক্টরের VBUS (0.540), CC1/CC2 (0.587) এবং DP/DM (0.710) পিনআউট (2K Ultra HD)
🛡️ ৫. OVP ও ডাটা প্রোটেকশন সার্কিট (OVP IC & Surge Protection)
হাই ভোল্টেজ বা সার্জ কারেন্ট থেকে মাদারবোর্ডকে রক্ষা করার জন্য OVP (Over-Voltage Protection) আইসি ব্যবহৃত হয়:

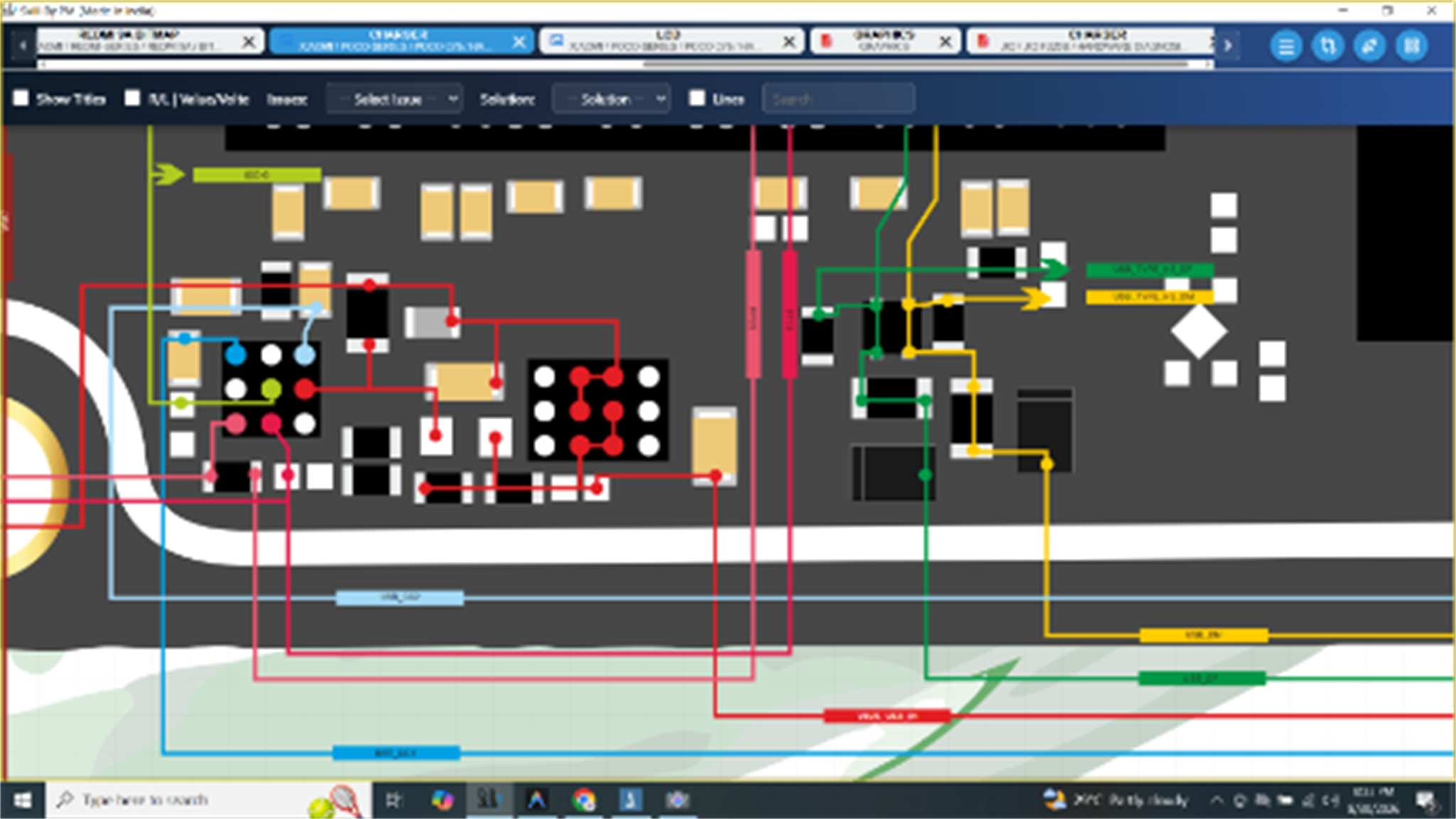

চিত্র: OVP আইসি ও ডাটা লাইন ফিল্টার কম্পোনেন্টস (2K Ultra HD)
🔍 ৬. PMIC ও পাওয়ার ম্যানেজমেন্ট সার্কিট (PMIC Traces & Zoom Schematic)
মেইন পাওয়ার আইসি এবং চার্জিং কন্ট্রোলারের সমন্বিত পাওয়ার সিকোয়েন্স লাইন:

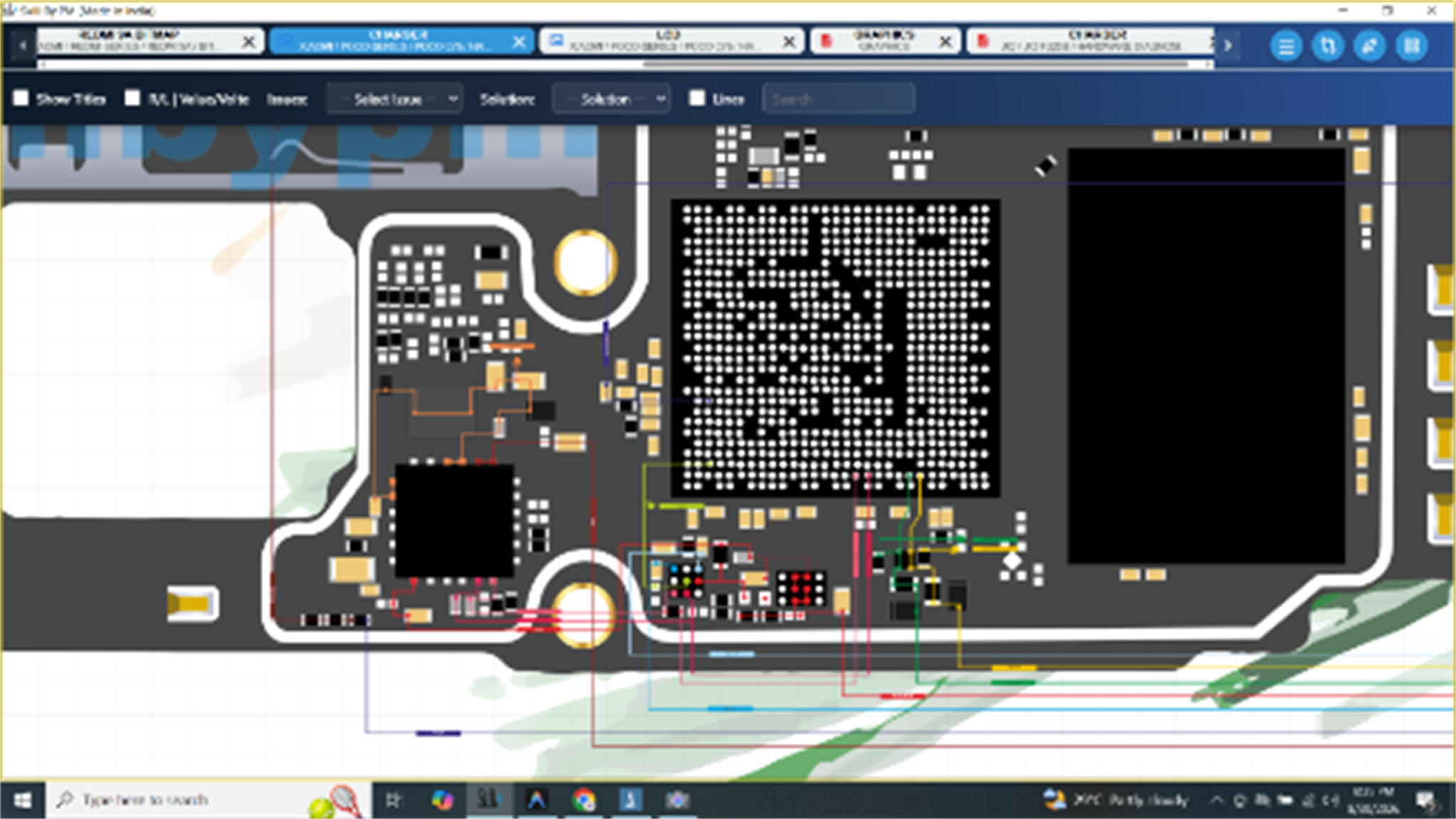

চিত্র: PMIC ও চার্জিং সেকশনের ফুল জুম সার্কিট ডায়াগ্রাম (2K Ultra HD)
📊 ৭. ডায়োড ভ্যালু ও ভোল্টেজ টেস্টিং চার্ট (Diode Reading & Voltage Table)
🛠️ ৮. স্টেপ-বাই-স্টেপ ডায়াগনসিস ও রিপেয়ার গাইড (Troubleshooting Steps)
- VBUS 5.0V ইনপুট ভোল্টেজ পরীক্ষা: টাইপ-সি চার্জার লাগিয়ে সাব-বোর্ড ও মেইন FPC কানেক্টরের VBUS টেস্ট পয়েন্টে 5.0V আছে কিনা মেপে নিন। ভোল্টেজ না পেলে সাব-বোর্ড ফ্লেক্স কেবল পরিবর্তন করুন।
- কোল্ড টেস্টিং (Diode Mode): মাল্টিমিটার ডায়োড মোডে সেট করে লাল প্রোব গ্রাউন্ডে রাখুন। FPC কানেক্টরে VBUS (0.540V), CC1/CC2 (0.587V), DP (0.710V), DM (0.710V) এবং ব্যাটারি কানেক্টরে VBAT (0.443V), BAT_ID (0.750V), BAT_THERM (0.701V) রিডিং মিলিয়ে নিন। কোনো লাইনে
OL(Open Line) আসলে ডায়াগ্রাম দেখে সরাসরি জাম্পার টানুন। - Type-C One-Side Charging ফিক্স: টাইপ-সি কেবল একপাশে লাগালে চার্জ হয় কিন্তু উল্টো করে লাগালে হয় না—এমন সমস্যা হলে VBUS_CC1 বা CC2 লাইনের ট্র্যাক ও ফিল্টার ক্যাপাসিটর চেক করুন।
- Fake Charging ও Slow Charging সমাধান: ইনপুট ভোল্টেজ 5V ঠিক থাকা সত্ত্বেও ব্যাটারি না বাড়লে চার্জিং আইসির পাশের বাক কয়েল (Buck Coil) এবং মেইন চার্জিং আইসি পরিবর্তন বা রিবল করুন।
- Temperature Error ফিক্স: BAT_THERM_ON (0.701V) লাইনের পুল-আপ রেজিস্টর বা NTC থার্মিস্টর লাইন চেক করুন। কার্বন বা ওয়াটার ড্যামেজ থাকলে ক্লিন বা রেজিস্টর রিপ্লেস করুন।
❓ সাধারণ প্রশ্নোত্তর (FAQ):
প্রশ্ন ১: Poco C75 এবং Redmi 14C-এর চার্জিং ডায়াগ্রাম কি সম্পূর্ণ একই?
উত্তর: হ্যাঁ, Poco C75 এবং Redmi 14C একই মাদারবোর্ড লেআউট এবং চিপসেট আর্কিটেকচার শেয়ার করে, তাই উভয় ডিভাইসের চার্জিং জাম্পার পয়েন্ট ও ডায়োড মান সম্পূর্ণ ১০০% এক।
প্রশ্ন ২: চার্জার কানেক্ট করলে “Battery Temperature Too Low” কেন দেখায়?
উত্তর: ব্যাটারি কানেক্টরের BAT_THERM_ON (0.701V) লাইনে রেজিস্ট্যান্স মিসিং হলে বা গ্রাউন্ডের সাথে শর্ট হলে এই এরর আসে। থার্মাল লাইনের রেজিস্টর চেক বা জাম্পার করলে সমাধান পাওয়া যায়।
Basic Hardware
Must Read
Complete tested hardware solution for Poco C75 / Redmi 14C charging lines. Check VBUS 5.0V, VPH_PWR, CC1/CC2 (0.587V), BAT_THERM (0.701V), and DP/DM (0.710V) before IC replacement.
Common Faults
Fake Charging, Slow Charging, Not Charging, Battery Temperature Error, Type-C One-Side Charging.
Main Function
Type-C Fast Charging & USB High-Speed Data
Hot Test Report
VBUS: 5.0V – 5.2V | VPH_PWR: 3.7V – 4.2V | VBAT: 3.7V – 4.35V | CC1/CC2: 1.5V – 3.3V
Cool Test Report
VBUS: 0.540V | VBAT: 0.443V | BAT_ID: 0.750V | BAT_THERM: 0.701V | DP/DM: 0.710V | CC1/CC2: 0.587V
Hardware Solution
IC model: PMIC & Type-C Charging Management IC
Problems and Solution
Step 1: Check VBUS 5.0V on FPC connector. Step 2: Measure Diode values on CC1/CC2 (0.587V) and DP/DM (0.710V). Step 3: Check BAT_THERM (0.701V) for temperature warnings. Step 4: Replace Charging IC/Coil for fake charging.
