Realme 2 (Model: RMX1805 / RMX1809) স্মার্টফোনে Qualcomm Snapdragon 450 চিপসেট এবং ডেডিকেটেড Charging Management & Power IC ব্যবহার করা হয়েছে। মোবাইল টেকনিশিয়ানদের ল্যাবে Realme 2 ডিভাইসে সবচেয়ে বেশি আসা সমস্যাগুলোর মধ্যে রয়েছে Not Charging (চার্জ না হওয়া), Fake Charging (চার্জিং লোগো দেখায় কিন্তু ব্যাটারি পার্সেন্টেজ বাড়ে না), Slow Charging (খুব ধীরে চার্জ হওয়া), Temperature Too Low/High Error (ব্যাটারি টেম্পারেচার এরর) এবং USB Not Recognized / OTG Issue (কম্পিউটারে ফোন কানেক্ট না হওয়া)।
এই প্রফেশনাল গাইডে আমরা Realme 2 Charging & USB Data Ways, কালার-কোডেড সার্কিট ডায়াগ্রাম, টেস্ট পয়েন্ট, কোল্ড ও হট টেস্টিং ডায়োড রিডিং ভ্যালু এবং স্টেপ-বাই-স্টেপ জাম্পার রিপেয়ার সলিউশন নিখুঁতভাবে তুলে ধরেছি।

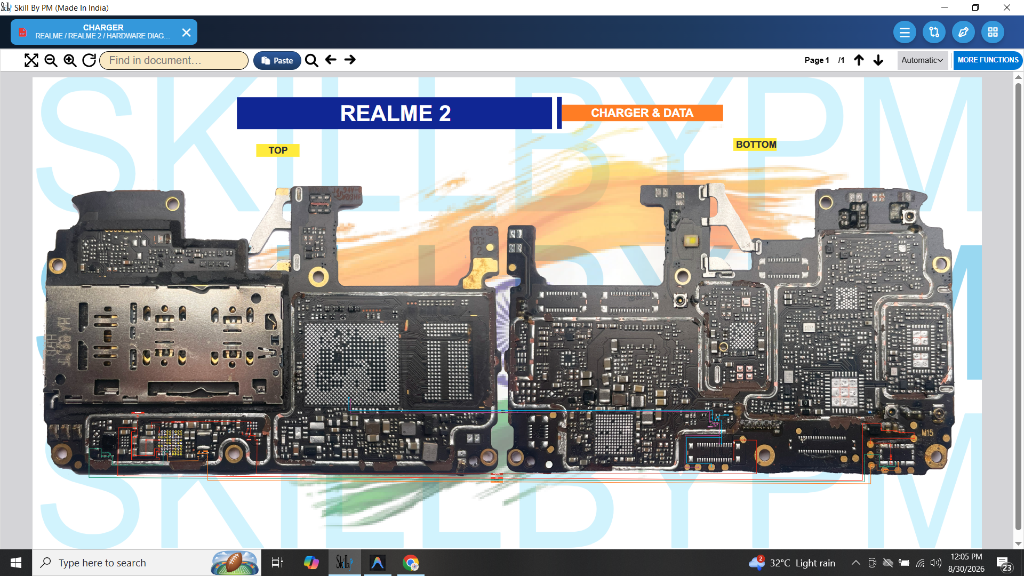

📸 ১. সম্পূর্ণ মাদারবোর্ড চার্জিং ও ডাটা সার্কিট ডায়াগ্রাম (Full Motherboard Overview)
নিচের ডায়াগ্রামে Realme 2 মাদারবোর্ডের টপ (Top) এবং বটম (Bottom) সাইডের সম্পূর্ণ চার্জিং ও ইউএসবি ডাটা সিগন্যাল লাইনের বিস্তার দেখানো হয়েছে। সাব-বোর্ড FPC কানেক্টর থেকে শুরু করে মেইন চার্জিং আইসি ও ব্যাটারি কানেক্টর পর্যন্ত প্রতিটি ট্র্যাক স্পষ্টভাবে ট্র্যাক করা যাবে:
(হাই-রেজোলিউশন ছবি দেখতে ডায়াগ্রামের উপর ক্লিক করুন)
⚡ ২. চার্জিং আইসি সেকশন ও VPH_PWR সার্কিট ট্রেসিং (Charging IC & VPH Power Circuit)
Realme 2-এর চার্জিং সেকশনে ইনপুট ভোল্টেজ গ্রহণ এবং ব্যাটারি চার্জিং কারেন্ট নিয়ন্ত্রণের প্রধান কেন্দ্র হলো এই অংশটি:
- 🔴 VBUS_USB_IN (5.0V Input): সাব-বোর্ডের টাইপ-বি/মাইক্রো-ইউএসবি সকেট থেকে 5.0V সরাসরি OVP (Over Voltage Protection) ফিল্টার ক্যাপাসিটর হয়ে চার্জিং আইসিতে প্রবেশ করে।
- 🟠 VPH_PWR (3.7V – 4.2V System Line): চার্জিং আইসি ও বাক কয়েলের মাধ্যমে তৈরি মূল সিস্টেম ভোল্টেজ, যা পুরো মাদারবোর্ডের পিএমআইসি এবং অন্যান্য আইসিতে পাওয়ার সরবরাহ করে।
- 🟢 VBAT Charging Out: চার্জিং আইসি থেকে তৈরি হয়ে ব্যাটারি চার্জ করার জন্য পজিটিভ লাইনে যায়।
- 🔵 Boot Capacitor & Sensing Resistors: চার্জিং সুইচিং এবং কারেন্ট সেন্সিং মনিটর করে।

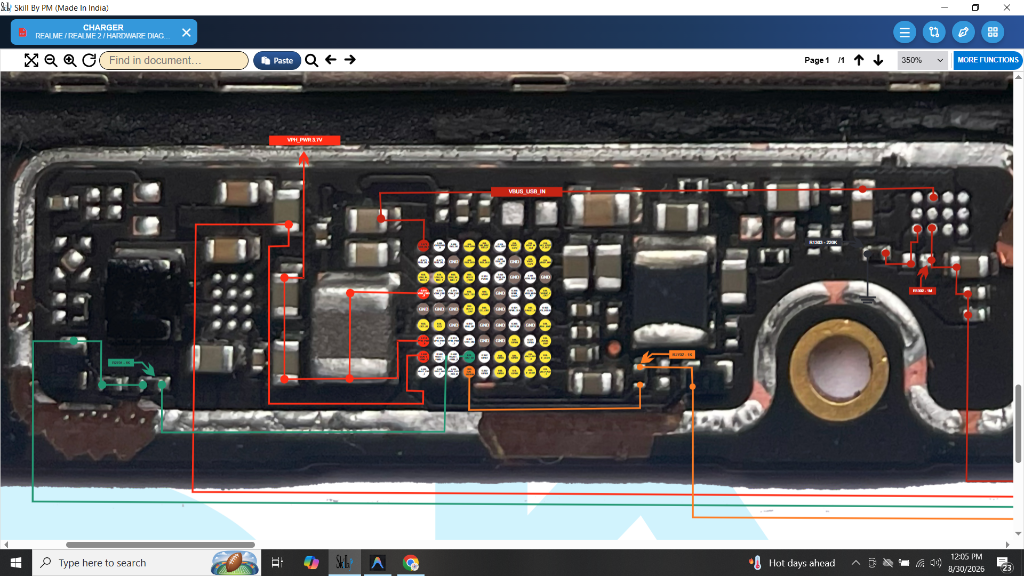

চিত্র: Realme 2 Charging IC, VBUS 5V ইনপুট, VPH_PWR কয়েল ও ফিল্টার কম্পোনেন্ট লেআউট
🔋 ৩. ব্যাটারি কানেক্টর, থার্মাল ও আইডি লাইন (Battery Connector, ID & NTC Thermistor)
Realme 2 ডিভাইসে “Battery Temperature Too Low / High” অথবা “Charging Paused” এরর আসার মূল কারণ হলো ব্যাটারি কানেক্টরের আইডি বা থার্মাল লাইনে সমস্যা:
- 🔴 VBAT (3.7V – 4.2V): ব্যাটারি পজিটিভ কানেকশন টার্মিনাল।
- 🟢 BAT_CON_ID (Battery Identification): প্রসেসর ও পিএমআইসি-কে ব্যাটারির উপস্থিতি নিশ্চিত করে। লাইন ওপেন থাকলে ফোন বুট না হওয়া বা রিস্টার্টের সমস্যা হতে পারে।
- 🟡 BAT_THERM (NTC Thermistor Line): ব্যাটারির তাপমাত্রা মনিটর করার থার্মিস্টর লাইন। এই লাইনে রেজিস্টর মিসিং বা ড্যামেজ হলে টেম্পারেচার এরর মেসেজ আসে।

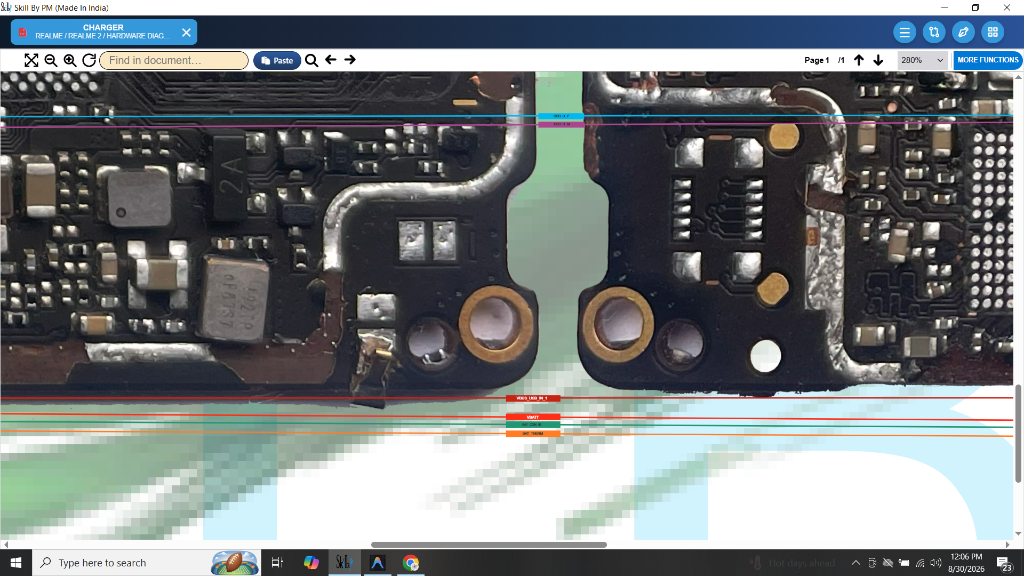

চিত্র: ব্যাটারি কানেক্টরের VBAT, BAT_ID এবং BAT_THERM জাম্পার পয়েন্ট ও টেস্ট প্যাড
🔌 ৪. মেইন FPC কানেক্টর ও USB Data (DP / DM) লাইন (Sub-Board Interface)
কম্পিউটারে পোর্ট না পাওয়া (USB Not Recognized) বা ফাস্ট চার্জিং কাজ না করার জন্য USB Data Positive (DP) এবং Data Negative (DM) লাইন অত্যন্ত গুরুত্বপূর্ণ:
- 🔵 USB_DP (Data +): ইউএসবি ডাটা পজিটিভ সিগন্যাল লাইন (CPU / Charging IC ইন্টারফেস)।
- 🟣 USB_DM (Data -): ইউএসবি ডাটা নেগেটিভ সিগন্যাল লাইন।
- 🔴 VBUS_USB_IN_1: সাব-বোর্ড ফ্লেক্স থেকে মেইনবোর্ডে 5V সরবরাহের প্রধান কানেক্টর পিন।

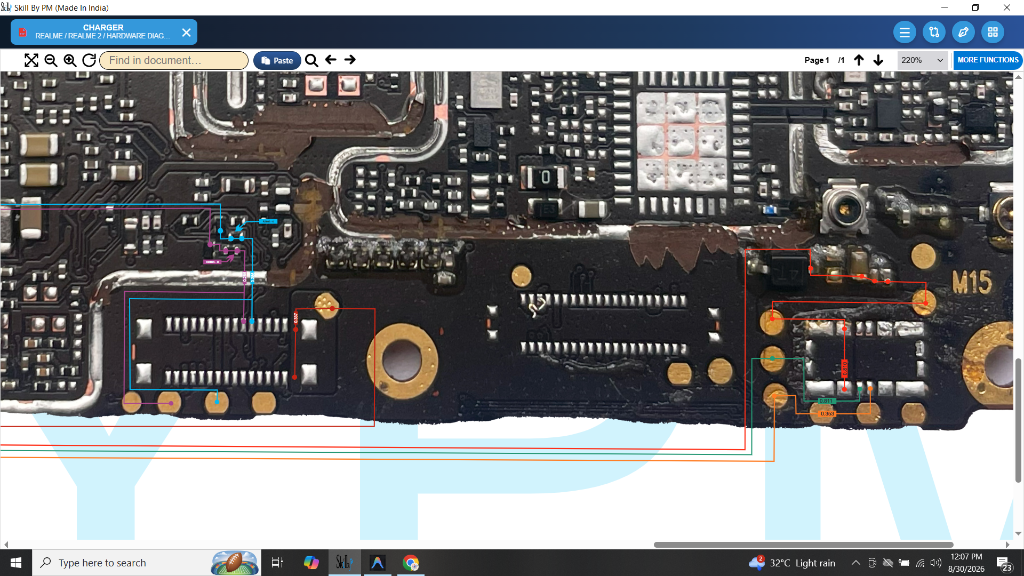

চিত্র: সাব-বোর্ড FPC কানেক্টর ও USB DP/DM ফিল্টার জাম্পার কানেকশন
📌 ৫. ডায়োড ভ্যালু ও ভোল্টেজ টেস্টিং চার্ট (Diode Reading & Voltage Table)
🛠️ ৬. স্টেপ-বাই-স্টেপ ডায়াগনসিস ও রিপেয়ার গাইড (Troubleshooting Steps)
- VBUS 5V ইনপুট ভোল্টেজ চেক: চার্জার প্লাগ ইন করে সাব-বোর্ডের চার্জিং পোর্ট এবং মাদারবোর্ড FPC কানেক্টরের VBUS টেস্ট পয়েন্টে 5.0V আছে কিনা মাল্টিমিটারের DC 20V রেঞ্জে মেপে দেখুন। ভোল্টেজ মিসিং হলে চার্জিং পোর্ট বা মেইন ফ্লেক্স কেবল পরিবর্তন করুন।
- কোল্ড টেস্টিং (Diode Mode): চার্জার ও ব্যাটারি খুলে মাল্টিমিটারের লাল প্রোব গ্রাউন্ডে (GND) রেখে কালো প্রোব দিয়ে FPC কানেক্টরের VBUS, DP, DM এবং ব্যাটারি কানেক্টরের VBAT, THERM, ID পিনে রিডিং মাপুন।
OL(Open Line) দেখালে উপরের জাম্পার ডায়াগ্রাম অনুসরণ করে সরাসরি জাম্পার টানুন। - Fake Charging / Slow Charging সমাধান: চার্জিং আইসির ইনপুট ক্যাপাসিটরে 5V পৌঁছালেও যদি ব্যাটারি কানেক্টরে 4.2V না পৌঁছায় বা কারেন্ট ড্রপ 0.2A-এর নিচে আটকে থাকে, তবে চার্জিং কয়েল (Buck Coil) এবং চার্জিং আইসি রিবল বা রিপ্লেস করুন।
- Temperature Error / Charging Paused সমাধান: ব্যাটারি কানেক্টরের BAT_THERM লাইনের 100K/10K পুল-আপ বা থার্মিস্টর রেজিস্টর শর্ট/ওপেন আছে কিনা চেক করুন। প্রয়োজনে থার্মাল লাইনের ফিল্টার ক্যাপাসিটর রিমুভ করুন।
- USB Port Not Recognized Fix: কম্পিউটার যদি ডিভাইস ডিটেক্ট না করে, তবে USB_DP ও USB_DM লাইনের সিরিজ রেজিস্টর ও ESD ডায়োড চেক করুন এবং ডায়াগ্রাম দেখে সরাসরি জাম্পার দিন।
❓ সাধারণ প্রশ্নোত্তর (FAQ):
প্রশ্ন ১: Realme 2 এবং Realme C1-এর চার্জিং সার্কিট কি একই?
উত্তর: হ্যাঁ, Realme 2 (RMX1805) এবং Realme C1 (RMX1811) একই মাদারবোর্ড আর্কিটেকচার শেয়ার করে, তাই উভয়ের চার্জিং ও ইউএসবি ডাটা জাম্পার পয়েন্ট ১০০% এক।
প্রশ্ন ২: চার্জার লাগালে চার্জিং অ্যানিমেশন দেখায় কিন্তু চার্জ বাড়ে না কেন?
উত্তর: এটি “Fake Charging” সমস্যা। চার্জিং আইসির সুইচিং ফেইল করলে বা কারেন্ট সেন্সিং রেজিস্টর (Current Sense Resistor) নষ্ট হলে এই সমস্যা হয়। চার্জিং আইসি ও কয়েল পরিবর্তন করলে ১০০% সমাধান পাওয়া যায়।
Basic Hardware
Must Read
Complete tested hardware solution for Realme 2 charging & USB data lines. Check VBUS 5V, VPH_PWR 3.7V-4.2V, BAT_THERM, and USB DP/DM lines before IC replacement.
Common Faults
Fake Charging, Slow Charging, Not Charging, Battery Temperature Error, USB Device Not Recognized.
Main Function
Battery Charging & USB High-Speed Data
Hot Test Report
VBUS: 5.0V | VPH_PWR: 3.7V – 4.2V | VBAT: 3.7V – 4.35V | BAT_THERM: 1.8V
Cool Test Report
VBUS: 450-580mV | VPH: 350-480mV | VBAT: 450-550mV | DP/DM: 600-750mV
Hardware Solution
IC model: PMIC & Charging Management IC
Problems and Solution
Step 1: Check VBUS 5V input. Step 2: Check FPC flex connector. Step 3: Test Diode readings on VBAT, THERM, ID. Step 4: Replace charging IC/Coil for fake charging.
