স্মার্টফোন মাদারবোর্ডে সবচেয়ে বেশি যে কম্পোনেন্টটি দেখা যায়, তা হলো SMD Ceramic Capacitor (মাল্টি-লেয়ার সিরামিক ক্যাপাসিটর বা MLCC)। মোবাইল সার্ভিসিংয়ের কাজে যতগুলো Dead Mobile, Short Circuit, Auto Current Leakage (অতিরিক্ত ব্যাটারি ড্রেন ও ফোন গরম হওয়া) কিংবা No Audio / No Display সমস্যা আসে, তার প্রায় ৭০% থেকে ৮০% সমস্যার মূলে থাকে কোনো না কোনো নষ্ট ক্যাপাসিটর।
আপনি যদি মোবাইল হার্ডওয়্যারের কাজ নিখুঁতভাবে শিখতে চান, তবে ক্যাপাসিটর কীভাবে কাজ করে, প্যারালাল ও সিরিজ সংযোগের পার্থক্য কী, মাল্টিমিটার দিয়ে কীভাবে কোল্ড টেস্ট করতে হয় এবং রজিন স্মোক মেথড দিয়ে শত শত কম্পোনেন্টের ভিড় থেকে শর্ট হওয়া নির্দিষ্ট ক্যাপাসিটরটি কীভাবে বের করতে হয়—তা জানা অত্যন্ত জরুরি। এই আর্টিকেলে আমরা ক্যাপাসিটরের সম্পূর্ণ ক্লাস সহজ বাংলায় বিস্তারিতভাবে তুলে ধরেছি।
📸 ১. ক্যাপাসিটর ট্রাবলশুটিং মাস্টার ডায়াগ্রাম আর্কিটেকচার
নিচে স্মার্টফোন মাদারবোর্ডের SMD ক্যাপাসিটর টেস্টিং, প্যারালাল-সিরিজ সার্কিট এবং শর্ট ফাইন্ডিং মেথডের ইনফোগ্রাফিক দেওয়া হলো:
(🔎 আল্ট্রা-এইচডি ফুল রেজোলিউশনে দেখতে ব্যানারের ওপর ক্লিক করুন)
🔬 ২. ক্যাপাসিটর কী এবং এর প্রাথমিক বৈশিষ্ট্য (Basics of Capacitor)
- সিম্বল (Symbol): স্কিম্যাটিক ডায়াগ্রামে ক্যাপাসিটরকে
Cঅক্ষর দিয়ে চিহ্নিত করা হয় (যেমন: C101, C2024 ইত্যাদি)। - পরিমাপের একক (Unit): ক্যাপাসিটরের ধারকত্ব বা ক্যাপাসিট্যান্স পরিমাপ করা হয় ফ্যারাড (Farad) এককে। মোবাইলের ক্ষেত্রে মাইক্রো-ফ্যারাড (uF), ন্যানো-ফ্যারাড (nF) এবং পিকো-ফ্যারাড (pF) মান ব্যবহার করা হয়।
- নন-পোলারাইজড (Non-Polarized): মোবাইলের সাধারণ বাদামী/ধূসর রঙের SMD ক্যাপাসিটরের কোনো নির্দিষ্ট পজিটিভ (+) বা নেগেটিভ (-) প্রান্ত থাকে না। তাই মাদারবোর্ডে একে যেকোনো দিকে উল্টো করে বসালেও কোনো সমস্যা হয় না।
- রং ও চেহারা: এগুলো সাধারণত বাদামী (Brown), ধূসর (Grey) বা হালকা হলুদ রঙের হয়ে থাকে এবং এর দুই পাশে চকচকে টিনের টার্মিনাল থাকে।
⚙️ ৩. মোবাইল মাদারবোর্ডে ক্যাপাসিটরের ৪টি প্রধান কাজ (Core Functions)
- ১. ফিল্টারিং (Filtering): ব্যাটারি বা চার্জিং আইসি থেকে আসা ডিসি ভোল্টেজে থাকা এসি রিপল বা অবাঞ্ছিত ফ্লাকচুয়েশন দূর করে আইসিতে একদম বিশুদ্ধ ডিসি কারেন্ট পাঠায়।
- ২. ডিসি ব্লকিং ও সিগন্যাল কাপলিং (DC Blocking & AC Passing): ক্যাপাসিটর ডিসি কারেন্টকে আটকে দেয় কিন্তু এসি সিগন্যালকে পার হতে দেয়। ফলে অডিও স্পিকার বা আরএফ (RF) অ্যান্টেনা লাইনে ডিসি ভোল্টেজ না গিয়ে শুধু অডিও ও ডাটা সিগন্যাল পার হতে পারে।
- ৩. এনার্জি স্টোরেজ বা চার্জ বাফারিং (Energy Buffering): মোবাইল যখন হঠাৎ বেশি কারেন্ট টানে (যেমন: ক্যামেরা ফ্ল্যাশ বা নেটওয়ার্ক কলিংয়ের সময়), তখন ক্যাপাসিটর জমা রাখা চার্জ থেকে মুহূর্তের মধ্যে অতিরিক্ত পাওয়ার সাপোর্ট দিয়ে ফোন রিস্টার্ট হওয়া বাঁচায়।
- ৪. বাইপাস (Bypass to Ground): সার্কিটের ক্ষতিকর হাই-ফ্রিকোয়েন্সি নয়েজ সরাসরি গ্রাউন্ডে বাইপাস করে আইসিকে সুরক্ষিত রাখে।
⚡ ৪. প্যারালাল বনাম সিরিজ ক্যাপাসিটর সংযোগ (Parallel vs Series Connection)
মোবাইল ইঞ্জিনিয়ারিংয়ে সবচেয়ে বড় বিভ্রান্তি দূর করতে নিচের সার্কিট ডায়াগ্রামটি খুব মনোযোগ দিয়ে লক্ষ্য করুন:

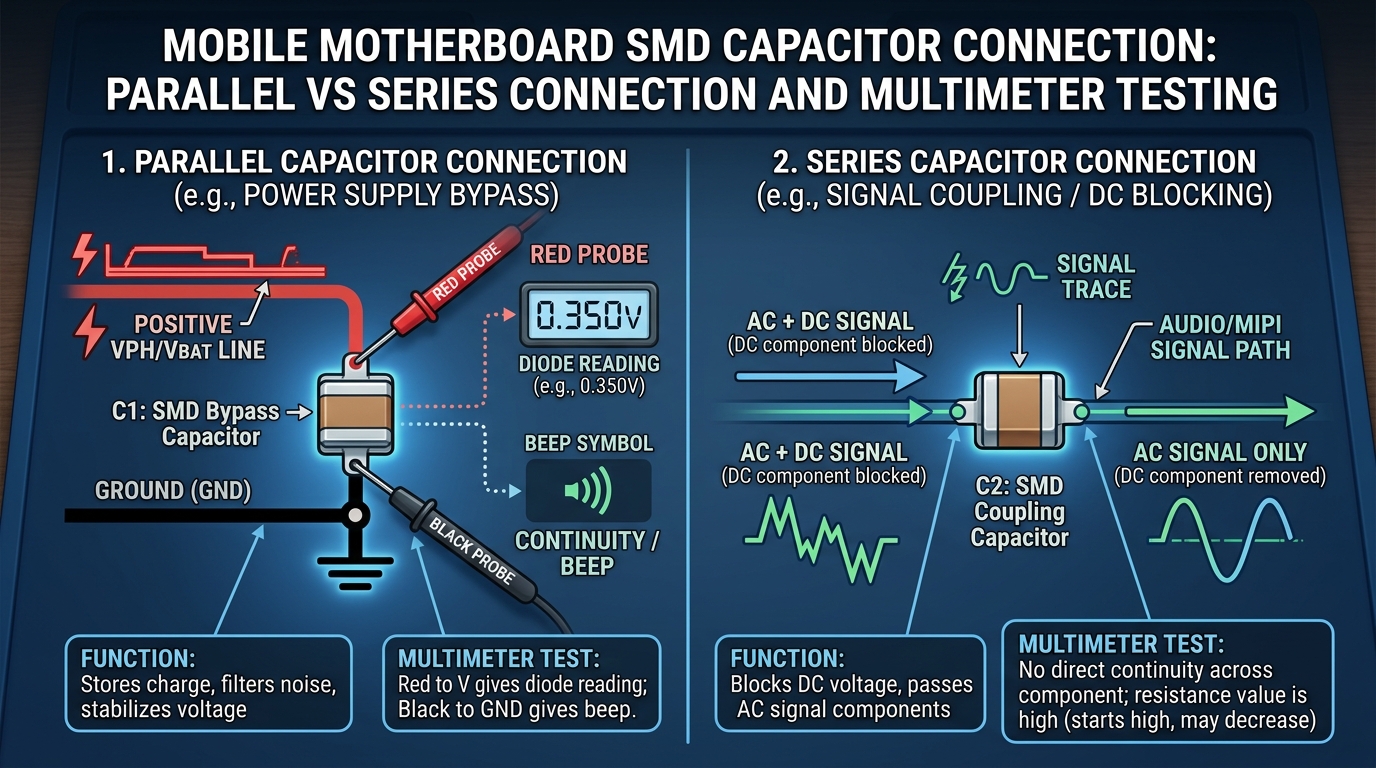

চিত্র ১: প্যারালাল বনাম সিরিজ ক্যাপাসিটরের সার্কিট সংযোগ ও টেস্টিং পদ্ধতি
🔴 ১. প্যারালাল ক্যাপাসিটর (Parallel Capacitor – ৯৫% ক্ষেত্রে ব্যবহৃত):
প্যারালাল সংযোগে ক্যাপাসিটরের একটি প্রান্ত থাকে পজিটিভ পাওয়ার লাইনে (VBAT, VPH_PWR, VREG LDO) এবং অপর প্রান্ত থাকে সরাসরি গ্রাউন্ডের (GND) সাথে।
- মাল্টিমিটার রিডিং: এক প্রান্তে ডায়োড মান (যেমন: ৩৫০mV–৬৫০mV) দেখাবে এবং অন্য প্রান্তে ০.০০০ (বিপ সাউন্ড) দেবে।
- বিপদ: এই ক্যাপাসিটরটি যদি ইন্টারনালি নষ্ট বা শর্ট হয়ে যায়, তবে পজিটিভ লাইন সরাসরি গ্রাউন্ডের সাথে শর্ট হয়ে যাবে এবং পুরো মোবাইল ডেড (Dead / Auto Amp Consumption) হয়ে যাবে!
🟢 ২. সিরিজ ক্যাপাসিটর (Series Capacitor – ৫% ক্ষেত্রে ব্যবহৃত):
সিরিজ সংযোগে ক্যাপাসিটরের দুই প্রান্তই সিগন্যাল লাইনের মাঝখানে যুক্ত থাকে, কোনো প্রান্তই গ্রাউন্ডের সাথে থাকে না। সাধারণত অডিও মাইক/স্পিকার লাইন, ক্যামেরা MIPI বা অ্যান্টেনা ট্র্যাকের মাঝে এটি থাকে।
- মাল্টিমিটার রিডিং: এর কোনো প্রান্তেই গ্রাউন্ড বিপ পাওয়া যাবে না। উভয় পাশেই সিগন্যালের মান পাওয়া যাবে।
- সুবিধা: সিরিজ ক্যাপাসিটর শর্ট বা ওপেন হলে সংশ্লিষ্ট ফাংশন বন্ধ হবে (যেমন: স্পিকারে গান বাজবে না), কিন্তু মোবাইল কখনো ডেড হবে না!
⚠️ ৫. ক্যাপাসিটরের ৩টি প্রধান রোগ ও লক্ষণ (Capacitor Faults)
- ১. ফুল শর্ট (Full Short Circuit):
ক্যাপাসিটরের ভেতরের ডাইইলেকট্রিক লেয়ার নষ্ট হয়ে দুই প্রান্ত সরাসরি জোড়া লেগে যায়। মাল্টিমিটারের বিপ মোডে ক্যাপাসিটরের দুই পাশেই বিপ শব্দ (Beep) পাওয়া যায়। ফোন অন হয় না এবং ডিসি মেশিনে সরাসরি ২A থেকে ৫A পর্যন্ত কারেন্ট টানে।
- ২. হাফ শর্ট / লিকেজ (Capacitor Leakage):
ক্যাপাসিটরটি পুরোপুরি শর্ট হয়নি, কিন্তু এর ভেতর দিয়ে হালকা কারেন্ট অনবরত গ্রাউন্ডে লিক করছে। এর লক্ষণ হলো: ফোন অন হবে কিন্তু খুব দ্রুত ব্যাটারি শেষ হয়ে যাবে, ফোন সবসময় গরম থাকবে এবং ডিসি মেশিনে পাওয়ার না চাপতেই ১০mA থেকে ৮০mA অটো কারেন্ট টানবে।
- ৩. ওপেন সার্কিট (Open / Burnt):
অতিরিক্ত তাপে বা পড়ে গিয়ে ক্যাপাসিটর ফেটে যায় বা ভেঙে যায়। সিরিজ ক্যাপাসিটর ওপেন হলে সিগন্যাল পাস বন্ধ হয়ে যায়।
🎯 ৬. শর্ট ক্যাপাসিটর খুঁজে বের করার প্রো-টেকনিক (Finding Shorted Capacitor)
মাদারবোর্ডের একটি পাওয়ার লাইনে (যেমন VPH লাইনে) ২০ থেকে ৩০টি ক্যাপাসিটর প্যারালালে যুক্ত থাকে। লাইনের যেকোনো একটি ক্যাপাসিটর শর্ট হলে বাকি সবগুলোতেও বিপ শব্দ দেয়। তাহলে আপনি বুঝবেন কীভাবে কোন ক্যাপাসিটরটি আসলে শর্ট?

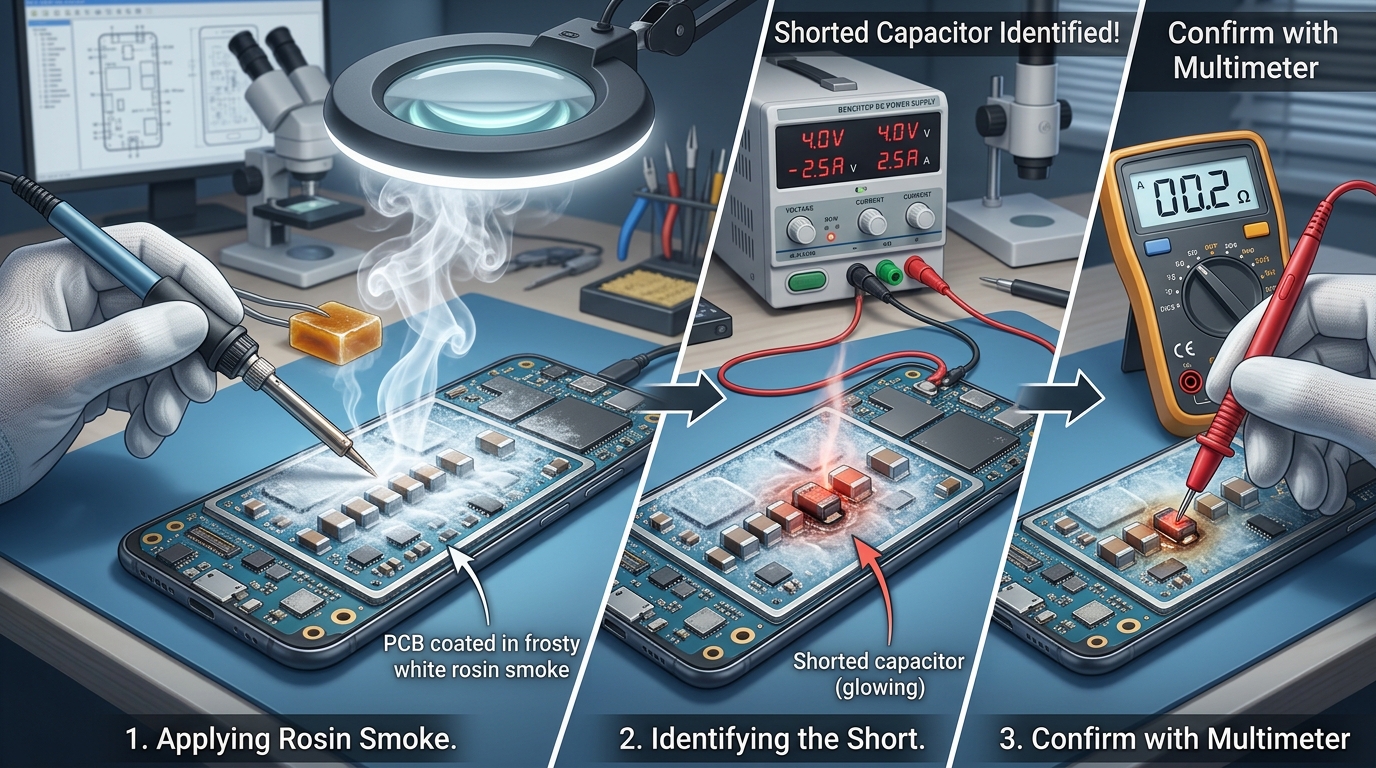

চিত্র ২: রজন স্মোক মেথড ও ভোল্টেজ ইনজেকশন দিয়ে শর্ট ক্যাপাসিটর বের করার নিয়ম
- ধাপ ১ (রজন ধোঁয়া ছড়ানো): সোল্ডারিং আয়রন বা রজিন ডিসপেনসার দিয়ে সাদা রজন ধোঁয়া ছড়িয়ে সন্দেহভাজন সেকশনের সব ক্যাপাসিটরের ওপর একটি বরফের মতো সাদা স্তর তৈরি করুন।
- ধাপ ২ (ডিসি ভোল্টেজ ইনজেকশন): ডিসি পাওয়ার সাপ্লাইকে শর্ট লাইনের উপযুক্ত ভোল্টেজে সেট করুন (VBAT-এ ৪.২V, VPH-এ ৩.৮V, সেকেন্ডারিতে ১.২V)। কালো তার গ্রাউন্ডে লাগান এবং লাল তার শর্ট লাইনের ক্যাপাসিটরের পজিটিভে স্পর্শ করুন।
- ধাপ ৩ (ম্যাজিক মেল্টিং): যে ক্যাপাসিটরটি প্রকৃতপক্ষে শর্ট, সেটির মধ্য দিয়ে সব কারেন্ট প্রবাহিত হবে এবং মুহূর্তের মধ্যে গরম হয়ে তার ওপরের সাদা রজন ধোঁয়া গলে কালো হয়ে যাবে!
- ধাপ ৪ (কনফার্মেশন): টুইজার বা হট এয়ার গান দিয়ে সেই গলিত ক্যাপাসিটরটি রিমুভ করে মাল্টিমিটার দিয়ে মাপুন—দেখবেন শর্ট ১০০% চলে গেছে এবং ফোন চালু হয়ে গেছে!
🛠️ ৭. বোর্ড থেকে নষ্ট ক্যাপাসিটর ফেলে দিলে কি ফোন চলবে?
- 💡 প্যারালাল ফিল্টার ক্যাপাসিটর: আপনি যদি একটি প্যারালাল ক্যাপাসিটর শর্টের কারণে বোর্ড থেকে ফেলে দেন, তবে ফোন চালু হয়ে যাবে। তবে মনে রাখবেন, দীর্ঘমেয়াদে আইসিকে নয়েজ ও ভোল্টেজ স্পাইক থেকে বাঁচাতে সেখানে অন্য যেকোনো স্ক্র্যাপ বোর্ড থেকে সমমানের একটি ক্যাপাসিটর লাগিয়ে দেওয়া সবচেয়ে উত্তম প্র্যাকটিস।
- ⚠️ সিরিজ ক্যাপাসিটর: সিরিজ ক্যাপাসিটর তুলে ফেললে সেখানে অবশ্যই নতুন ক্যাপাসিটর লাগাতে হবে অথবা সাময়িকভাবে জাম্পার করতে হবে, অন্যথায় সেই সিগন্যাল লাইন কাজ করবে না।
📊 ৮. মাস্টার ক্যাপাসিটর টেস্টিং চার্ট
❓ সাধারণ প্রশ্নোত্তর (FAQ):
প্রশ্ন ১: ক্যাপাসিটর তুলে ফেলার পর কি মাদারবোর্ডে শর্ট টেস্ট করা উচিত?
উত্তর: হ্যাঁ, ক্যাপাসিটর রিমুভ করার পর বোর্ডের ওই প্যাডে মাল্টিমিটার দিয়ে মেপে নিশ্চিত হতে হবে যে বিপ সাউন্ড বন্ধ হয়ে ডায়োড মান ফিরে এসেছে কিনা।
প্রশ্ন ২: শর্ট ফাইন্ডিংয়ের সময় কেন সিপিইউ লাইনে বেশি ভোল্টেজ দেওয়া নিষিদ্ধ?
উত্তর: সিপিইউ কোর লাইনের স্বাভাবিক ভোল্টেজ ০.৭V থেকে ১.০V। আপনি যদি না জেনে সেখানে ৩.৮V বা ৪.২V শর্ট কিলার দেন, তবে ক্যাপাসিটর গলানোর আগেই সিপিইউ সরাসরি বার্ন হয়ে স্থায়ীভাবে নষ্ট হয়ে যাবে।
